公布日：2024.01.12

申請日：2023.10.25

分類號：C02F1/00(2023.01)I;C02F1/40(2023.01)I;B08B1/30(2024.01)I

摘要

本發明公開了火電廠污水處理技術領域的一種火電廠污水處理裝置，一種火電廠污水處理裝置，包括污水處理箱，所述污水處理箱的內部設置有兩個關于其對稱的除污板，每個所述除污板的兩端固定連接有轉動軸，所述轉動軸靠近靠近除污板的一端轉動連接有滑動塊，所述處理箱的兩側開設有用于滑動塊上下滑動的滑槽；所述轉動軸的中部固定連接有第一齒輪；所述第一齒輪側邊設置有用于驅動其轉動九十度的第一齒條，所述第一齒條固定連接在處理箱的側邊，所述除污板的兩側設置有驅動機構，所述處理箱的側邊設置有存放機構；通過遮擋板可以遮擋清除板將雜物通過排出槽推出的雜物掉落到處理箱側邊的結構上，避免雜物影響了結構之間的轉動，提高工作效率。

權利要求書

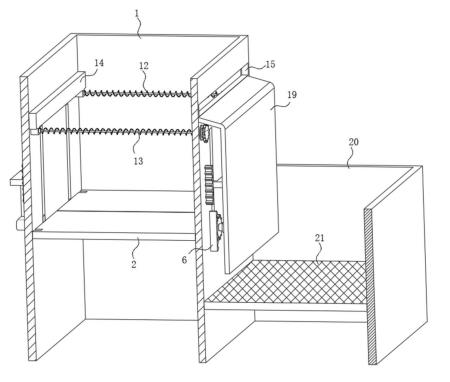

1.一種火電廠污水處理裝置，包括污水處理箱(1)，其特征在于：所述污水處理箱(1)的內部設置有兩個關于其對稱的除污板(2)，每個所述除污板(2)的兩端固定連接有轉動軸(3)，所述轉動軸(3)靠近靠近除污板(2)的一端轉動連接有滑動塊(4)，所述處理箱(1)的兩側開設有用于滑動塊(4)上下滑動的滑槽(7)；所述轉動軸(3)的中部固定連接有第一齒輪(5)；所述第一齒輪(5)側邊設置有用于驅動其轉動九十度的第一齒條(6)，所述第一齒條(6)固定連接在處理箱(1)的側邊，所述除污板(2)的兩側設置有驅動機構，所述處理箱(1)的側邊設置有存放機構。

2.根據權利要求1所述的一種火電廠污水處理裝置，其特征在于：所述驅動機構包括連接板(22)，所述連接板(22)的兩端與轉動軸(3)的端部轉動連接，所述連接板(22)兩側均固定連接有連接桿(8)，所述連接桿(8)的上端固定連接有第二齒條(9)，所述第二齒條(9)上方設置有可以驅動轉動的第二齒輪(10)，所述第二齒輪(10)上固定連接有第一卷收輥(11)，所述第一卷收輥(11)饒接有第一牽引繩(13)，所述第一牽引繩(13)原理第二齒輪(10)的一端固定連接有清除板(14)，所述清除板(14)為伸縮板，所述第一卷收輥(11)與清除板(14)之間固定連接有用于清除板(14)復位的第一彈簧(12)；所述處理箱(1)的側邊開設有用于雜物排出的排出槽(15)；所述連接板(22)上固定連接有第二牽引繩(16)，所述第二牽引繩(16)的上端固定連接有第二卷收輥(17)，所述第二卷收輥(17)下表面的轉軸處固定連接有第一電機(18)，所述第一電機(18)通過固定板(23)與處理箱(1)固定連接。

3.根據權利要求1所述的一種火電廠污水處理裝置，其特征在于：所述存放機構包括存放箱(20)，所述存放箱(20)固定連接在處理箱(1)的側邊，所述存放箱(20)內部的中上端活動安裝有分隔板(21)，所述分隔板(21)上開設有漏孔。

4.根據權利要求1所述的一種火電廠污水處理裝置，其特征在于：所述排出槽(15)的下方設置有用于遮擋雜物的遮擋板(19)。

5.根據權利要求2所述的一種火電廠污水處理裝置，其特征在于：所述第二牽引繩(16)每個轉角出均設置有引導輥。

6.根據權利要求3所述的一種火電廠污水處理裝置，其特征在于：所述分隔板(21)能夠在存放箱(20)進行縱向調整高度。

7.根據權利要求2所述的一種火電廠污水處理裝置，其特征在于：所述位于處理箱(1)兩側的第二牽引繩(16)固定在第二卷收輥(17)的同一側。

8.根據權利要求1所述的一種火電廠污水處理裝置，其特征在于：所述遮擋板(19)的寬度與存放箱(20)內壁寬度相適配。

發明內容

本發明的目的在于提供一種火電廠污水處理裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種火電廠污水處理裝置，包括污水處理箱，所述污水處理箱的內部設置有兩個關于其對稱的除污板，每個所述除污板的兩端固定連接有轉動軸，所述轉動軸靠近靠近除污板的一端轉動連接有滑動塊，所述處理箱的兩側開設有用于滑動塊上下滑動的滑槽；所述轉動軸的中部固定連接有第一齒輪；所述第一齒輪側邊設置有用于驅動其轉動九十度的第一齒條，所述第一齒條固定連接在處理箱的側邊，所述除污板的兩側設置有驅動機構，所述處理箱的側邊設置有存放機構。

作為本發明的進一步方案，所述驅動機構包括連接板，所述連接板的兩端與轉動軸的端部轉動連接，所述連接板兩側均固定連接有連接桿，所述連接桿的上端固定連接有第二齒條，所述第二齒條上方設置有可以驅動轉動的第二齒輪，所述第二齒輪上固定連接有第一卷收輥，所述第一卷收輥饒接有第一牽引繩，所述第一牽引繩原理第二齒輪的一端固定連接有清除板，所述清除板為伸縮板，所述第一卷收輥與清除板之間固定連接有用于清除板復位的第一彈簧；所述處理箱的側邊開設有用于雜物排出的排出槽；

所述連接板上固定連接有第二牽引繩，所述第二牽引繩的上端固定連接有第二卷收輥，所述第二卷收輥下表面的轉軸處固定連接有第一電機，所述第一電機通過固定板與處理箱固定連接。

作為本發明的進一步方案，所述存放機構包括存放箱，所述存放箱固定連接在處理箱的側邊，所述存放箱內部的中上端活動安裝有分隔板，所述分隔板上開設有漏孔。

作為本發明的進一步方案，所述排出槽的下方設置有用于遮擋雜物的遮擋板，工作時，可以遮擋清除板將雜物通過排出槽推出的雜物掉落到處理箱側邊的結構上，避免雜物影響了結構之間的轉動，提高工作效率。

作為本發明的進一步方案，所述第二牽引繩每個轉角出均設置有引導輥，工作時，保證第二牽引繩不會被過度磨損，提高第二牽引繩的使用時間。

作為本發明的進一步方案，所述分隔板能夠在存放箱進行縱向調整高度。

作為本發明的進一步方案，所述位于處理箱兩側的第二牽引繩固定在第二卷收輥的同一側。

作為本發明的進一步方案，所述遮擋板的寬度與存放箱內壁寬度相適配。

與現有技術相比，本發明的有益效果是：

1.通過除污板先變成垂直狀態進入污水中，然后變成水平狀，以上操作可以將污水內的懸浮物等先打撈至除污板上，由于除污板會上移一段距離，能夠?qū)㈦s質中大部分的水先瀝出，且瀝出的同時也是在處理箱內進行，并不會濺落到工作人員身體上，由于除污板的面積與處理箱橫截面積相等，因此，除污板對處理箱內雜物的打撈更全面，更迅速，用時更短，提高了工作效率，節約了時間，然后通過清除板可以將除污板的雜物進行刮除，避免了雜物附著在除污板上，在后續的工作中被重新帶入到污水內，影響后續污水中雜物的處理，進一步提高了污水內雜物處理的時間；。

2.雜物通過排出槽推出時，由于遮擋板的遮擋，雜物并不會落在處理箱側面的齒輪等結構上，雜物將落在分隔板上，分隔板將雜物與雜物中的水分進行分開，使水進入存放箱的底部，雜物被分隔板隔離后逐漸邊干，方便工作人員的后續處理，避免了工作人員在處理含水的雜物時，污水四濺，通過避免了污水落到工作人員的衣物上，保證了工作人員的安全。

3.通過遮擋板可以遮擋清除板將雜物通過排出槽推出的雜物掉落到處理箱側邊的結構上，避免雜物影響了結構之間的轉動，提高工作效率。

（發明人：黃鵬;張志勇;陳鋼;吳劍;王玲;熊林濤;王靜;紀榕）
