公布日：2024.01.12
申請日：2023.10.10
分類號：C02F9/00(2023.01)I;C02F3/28(2023.01)N;C02F1/00(2023.01)N;C02F3/32(2023.01)N
摘要
本發明公開了一種生活污水多級生態處理系統，包括活性砂濾池和污水處理箱，所述污水處理箱內分別設有第一厭氧池、第二厭氧池、生態過濾發酵池和清水池，生態過濾發酵池上設有浮板，浮板上種植有水生植物，第一厭氧池的一側設有污水進入管，清水池的一側設有清水排出管，第一厭氧池、第二厭氧池。本發明污水先通過性砂濾池進行初次過濾，然后通過污水進入管進入到第一厭氧池中，進行懸浮物沉淀和有機物水解酸化，然后進入到第二厭氧池中進行生物填料發酵過濾處理，然后進入到生態過濾發酵池中進行深度處理，最后進入到清水池中，并通過清水排出管進行排放，采用多級處理的方法，處理效率高，處理效果好。
權利要求書

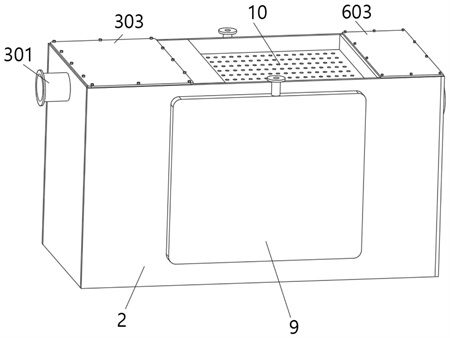

1.一種生活污水多級生態處理系統，包括活性砂濾池(1)和污水處理箱(2)，其特征在于：所述污水處理箱(2)內分別設有第一厭氧池(3)、第二厭氧池(4)、生態過濾發酵池(5)和清水池(6)，生態過濾發酵池(5)上設有浮板(10)，浮板(10)上種植有水生植物，第一厭氧池(3)的一側設有污水進入管(301)，清水池(6)的一側設有清水排出管(601)，第一厭氧池(3)、第二厭氧池(4)、生態過濾發酵池(5)和清水池(6)之間依次連通。
2.根據權利要求1所述的一種生活污水多級生態處理系統，其特征在于：所述第一厭氧池(3)和第二厭氧池(4)之間通過第一連通口(7)連通，第二厭氧池(4)和生態過濾發酵池(5)之間通過第二連通口(701)連通，生態過濾發酵池(5)和清水池(6)之間通過第三連通孔口(702)連通。
3.根據權利要求2所述的一種生活污水多級生態處理系統，其特征在于：所述第一連通口(7)、第二連通口(701)和第三連通孔口(702)內均設有流量調節機構，流量調節機構包括升降擋板(802)以及升降驅動箱(8)。
4.根據權利要求3所述的一種生活污水多級生態處理系統，其特征在于：所述升降驅動箱(8)內轉動安裝有兩根螺紋桿(801)，其中一根螺紋桿(801)通過第一旋轉電機(808)驅動，螺紋桿(801)的外部靠近底端位置固定有同步輪(803)，兩個同步輪(803)的外部通過同步帶(804)同步傳動，螺紋桿(801)的頂端套設有螺紋套筒(807)，兩根螺紋套筒(807)的頂端之間固定有連接板(806)，連接板(806)的頂端固定有導向桿(805)，導向桿(805)的頂端與升降擋板(802)固定。
5.根據權利要求1所述的一種生活污水多級生態處理系統，其特征在于：所述第一厭氧池(3)和清水池(6)的上方分別設有第一檢修口(302)和第二檢修口(602)，第一檢修口(302)和第二檢修口(602)分別通過第一擋板(303)和第二擋板(603)封堵。
6.根據權利要求1所述的一種生活污水多級生態處理系統，其特征在于：所述污水處理箱(2)的兩側均設有氣體分布器(9)，氣體分布器(9)上連接有多根曝氣管(901)，曝氣管(901)均勻分布在第二厭氧池(4)和生態過濾發酵池(5)內。
7.根據權利要求5所述的一種生活污水多級生態處理系統，其特征在于：所述第二厭氧池(4)和生態過濾發酵池(5)內裝填有填料，且第二厭氧池(4)和生態過濾發酵池(5)內均自上而下等距分布有多個折流擋板(902)。
8.根據權利要求1所述的一種生活污水多級生態處理系統，其特征在于：所述活性砂濾池(1)包括上清池(101)、下濾池(102)和污水引入管(103)，下濾池(102)內裝有濾砂，活性砂濾池(1)上轉動安裝有豎管(104)，豎管(104)的頂端與污水引入管(103)轉動連接，豎管(104)的底端埋入下濾池(102)的濾砂中，下濾池(102)內設有提砂機構。
9.根據權利要求1所述的一種生活污水多級生態處理系統，其特征在于：所述提砂機構包括豎直設置的提砂管(111)，提砂管(111)內轉動安裝有送砂絞龍(112)，提砂管(111)上靠近頂端位置設有倒砂口(113)。
10.根據權利要求1所述的一種生活污水多級生態處理系統，其特征在于：所述提砂管(111)設有多個，且多個提砂管(111)環形均勻分布，送砂絞龍(112)的轉軸延伸至下濾池(102)的外部且固定有第一齒輪(114)，上清池(101)的外部轉動安裝有齒環(115)，多個第一齒輪(114)均與齒環(115)嚙合。
發明內容
為了解決上述背景技術中提到的問題，本發明提供一種生活污水多級生態處理系統。
為了實現上述目的，本發明采用了如下技術方案：
一種生活污水多級生態處理系統，包括活性砂濾池和污水處理箱，所述污水處理箱內分別設有第一厭氧池、第二厭氧池、生態過濾發酵池和清水池，生態過濾發酵池上設有浮板，浮板上種植有水生植物，第一厭氧池的一側設有污水進入管，清水池的一側設有清水排出管，第一厭氧池、第二厭氧池、生態過濾發酵池和清水池之間依次連通。
優選地，所述第一厭氧池和第二厭氧池之間通過第一連通口連通，第二厭氧池和生態過濾發酵池之間通過第二連通口連通，生態過濾發酵池和清水池之間通過第三連通孔口連通。
優選地，所述第一連通口、第二連通口和第三連通孔口內均設有流量調節機構，流量調節機構包括升降擋板以及升降驅動箱。
優選地，所述升降驅動箱內轉動安裝有兩根螺紋桿，其中一根螺紋桿通過第一旋轉電機驅動，螺紋桿的外部靠近底端位置固定有同步輪，兩個同步輪的外部通過同步帶同步傳動，螺紋桿的頂端套設有螺紋套筒，兩根螺紋套筒的頂端之間固定有連接板，連接板的頂端固定有導向桿，導向桿的頂端與升降擋板固定。
優選地，所述第一厭氧池和清水池的上方分別設有第一檢修口和第二檢修口，第一檢修口和第二檢修口分別通過第一擋板和第二擋板封堵。
優選地，所述污水處理箱的兩側均設有氣體分布器，氣體分布器上連接有多根曝氣管，曝氣管均勻分布在第二厭氧池和生態過濾發酵池內。
優選地，所述第二厭氧池和生態過濾發酵池內裝填有填料，且第二厭氧池和生態過濾發酵池內均自上而下等距分布有多個折流擋板。
優選地，所述活性砂濾池包括上清池、下濾池和污水引入管，下濾池內裝有濾砂，活性砂濾池上轉動安裝有豎管，豎管的頂端與污水引入管轉動連接，豎管的底端埋入下濾池的濾砂中，下濾池內設有提砂機構
優選地，所述提砂機構包括豎直設置的提砂管，提砂管內轉動安裝有送砂絞龍，提砂管上靠近頂端位置設有倒砂口
優選地，所述提砂管設有多個，且多個提砂管環形均勻分布，送砂絞龍的轉軸延伸至下濾池的外部且固定有第一齒輪，上清池的外部轉動安裝有齒環，多個第一齒輪均與齒環嚙合。
與現有技術相比，本發明的有益效果是：
1、污水先通過性砂濾池進行初次過濾，然后通過污水進入管進入到第一厭氧池中，進行懸浮物沉淀和有機物水解酸化，然后進入到第二厭氧池中進行生物填料發酵過濾處理，然后進入到生態過濾發酵池中進行深度處理，最后進入到清水池中，并通過清水排出管進行排放，采用多級處理的方法，處理效率高，處理效果好；
2、通過第一旋轉電機能夠帶動其中一根螺紋桿轉動，通過同步輪和同步帶的傳動配合，能夠帶動另一根螺紋桿同步轉動，從而通過螺紋桿與螺紋套筒的螺紋配合帶動升降擋板升降，從而達到改變第一連通口、第二連通口和第三連通孔口的橫截面的目的，從而達到調節流速的目的，能夠根據出水潔凈程度適當的改變流速，當出水潔凈程度不達標時，降低流速，保證污水停留足夠長的時間，提高處理效果；
3、第二厭氧池和生態過濾發酵池內裝填有生物填料，微生物可以附著在填料上進行生長繁殖，且第二厭氧池和生態過濾發酵池內均自上而下等距分布有多個折流擋板，折流擋板和填料的共同作用，能夠減緩污水在污水處理箱內部的流速，增加污水在污水處理箱內部停留時間，能夠有效的防止短流現象的發生；
4、當送砂絞龍轉動時，可將下濾池底端的濾砂沿著提砂管向上輸送，再從倒砂口流出，從而達到高效提砂的效果，當其中一個送砂絞龍轉動時，會通過第一齒輪帶動齒環，從而帶動其它的第一齒輪跟隨同步轉動，從而能夠帶動其它的送砂絞龍跟隨同步轉動的效果，提高提砂效果；
5、通過第二旋轉電機帶動第二齒輪轉動，再通過第三齒輪與第二齒輪嚙合即可帶動豎管轉動，進而帶動液體分布管跟隨轉動，一方面能夠提高液體分布范圍，提高過濾效果，且液體分布管也能夠對濾砂進行攪拌，在洗砂的時候，能夠提高洗砂效果；
6、下濾池的底端內壁上設有導砂件，導砂件為圓錐形結構，用于將下濾池底端的濾砂導向側壁位置方便提砂機構提升。
（發明人：侯杰;王嬌;孫士杰;卞志明;王田田）
