公布日：2024.01.12

申請日：2023.08.30

分類號：C02F7/00(2006.01)I

摘要

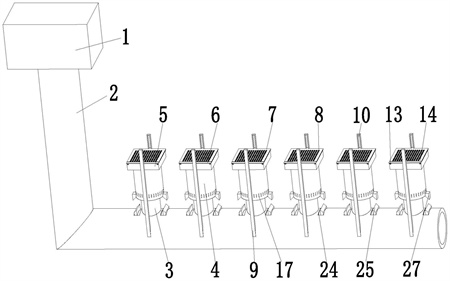

發明公開了一種基于污水處理節能碳中和運行裝置，包括曝氣泵以及與其連通的輸氣管件，所述輸氣管件上均勻設置有多個入氣管件，所述入氣管件頂端滑動設置有滑動管件，滑動管件頂端設置有方形管件，方形管件頂端一側滑動設置有平板，方形管件頂端另一側滑動設置有U型板，平板和U型板上都均勻設置有多個曝氣孔，且平板滑動設置在U型板內，通過平板在U型板內的滑動，以實現曝氣孔大小的調節；通過曝氣泵和輸氣管件對入氣管件內進行輸氣作業，根據溶氧儀來測定水中溶解氧來分析需氧量進而全自動智慧化調控曝氣孔處輸出的氧氣量和氣泡產生的大小。

權利要求書

1.一種基于污水處理節能碳中和運行裝置，包括曝氣泵以及與其連通的輸氣管件，所述輸氣管件上均勻設置有多個入氣管件，其特征在于：所述入氣管件頂端滑動設置有滑動管件，滑動管件頂端設置有方形管件，方形管件頂端一側滑動設置有平板，方形管件頂端另一側滑動設置有U型板，平板和U型板上都均勻設置有多個曝氣孔，且平板滑動設置在U型板內，通過平板在U型板內的滑動，以實現曝氣孔大小的調節；所述輸氣管件上位于各個所述入氣管件的兩側對稱安裝有兩個方桿，也即每側各設置有一個方桿，各個所述方桿上均開設有一個主動槽，所述平板和U型板上各安裝有一主動桿，各個所述主動桿上位于主動槽內各安裝有滑動圓桿，且各個所述滑動圓桿滑動安裝在與其對應的主動槽內；各個所述主動槽的頂端為第一直槽，主動槽的底端為第二直槽，第一直槽和第二直槽之間通過斜面槽相連接，且第一直槽與方形管件之間的距離比第二直槽與方形管件之間的距離遠；所述方形管件頂端兩側對稱開設有兩個卡槽，所述平板和U型板底端各對稱安裝有兩個滑動塊，各個所述滑動塊均滑動安裝在與其對應的卡槽內；所述平板和U型板的底端和方形管件之間通過橡膠圈進行密封連接；各個所述滑動管件底端側壁上沿其周向方向均勻開設有多個第一穿孔，各個所述入氣管件頂端側壁上沿其周向方向均勻開設有第二穿孔；各個所述入氣管件頂端側壁上開設有輔助環槽，各個所述輔助環槽內各滑動設置有一堵塞圓環，各個所述堵塞圓環上沿其周向方向均勻開設有多個第三穿孔，且第一穿孔和第二穿孔均與第三穿孔相互對接連通，各個所述堵塞圓環頂端和輔助環槽內壁之間通過均勻設置的多個第一彈性件相連接；各個所述滑動管件頂端各設置有一聚集環，聚集環內壁設置成環型斜面，使得氣體從聚集環內經過時，對氣體進行一定的聚集作業；所述聚集環的底端沿其周向方向均勻開設有多個凹槽，各個所述凹槽內各滑動安裝有一方塊，各個所述方塊和與其對應的凹槽內壁之間通過第三彈性件相連接，各個所述凹槽的內壁上以滑動配合的方式對稱安裝有兩個夾塊，各個所述夾塊和與其對應的凹槽內壁之間通過第四彈性件相連接，所述入氣管件的頂端均勻設置有多個插塊，且插塊和凹槽之間相互插接配合。

2.根據權利要求1所述的一種基于污水處理節能碳中和運行裝置，其特征在于：還包括：太陽能發電機構；風能發電機構；蓄電池，所述太陽能發電機構以及風能發電機構用于給蓄電池蓄電，所述蓄電池用于給所述曝氣泵供電；溶氧儀，其用于檢測曝氣池內的溶氧含量；控制系統，其與所述蓄電池、溶氧儀、太陽能發電機構以及風能發電機構通信連接。

3.根據權利要求1所述的一種基于污水處理節能碳中和運行裝置，其特征在于：所述輸氣管件上位于各個所述入氣管件的兩側對稱設置有擋氣單元，所述擋氣單元用于入氣管件內輸氣量較小時對進氣量的調節。

發明內容

本發明的目的是提供一種基于污水處理節能碳中和運行裝置，以解決現有技術中的上述問題。

為了實現上述目的，本發明提供如下技術方案：一種基于污水處理節能碳中和運行裝置，包括曝氣泵以及與其連通的輸氣管件，所述輸氣管件上均勻設置有多個入氣管件，所述入氣管件頂端滑動設置有滑動管件，滑動管件頂端設置有方形管件，方形管件頂端一側滑動設置有平板，方形管件頂端另一側滑動設置有U型板，平板和U型板上都均勻設置有多個曝氣孔，且平板滑動設置在U型板內，通過平板在U型板內的滑動，以實現曝氣孔大小的調節。

上述的，還包括：太陽能發電機構；風能發電機構；蓄電池，所述太陽能發電機構以及風能發電機構用于給蓄電池蓄電，所述蓄電池用于給所述曝氣泵供電；溶氧儀，其用于檢測曝氣池內的溶氧含量；控制系統，其與所述蓄電池、溶氧儀、太陽能發電機構以及風能發電機構通信連接。

上述的，所述輸氣管件上位于各個所述入氣管件的兩側對稱安裝有兩個方桿，也即每側各設置有一個方桿，各個所述方桿上均開設有一個主動槽，所述平板和U型板上各安裝有一主動桿，各個所述主動桿上位于主動槽內各安裝有滑動圓桿，且各個所述滑動圓桿滑動安裝在與其對應的主動槽內。

上述的，各個所述主動槽的頂端為第一直槽，主動槽的底端為第二直槽，第一直槽和第二直槽之間通過斜面槽相連接，且第一直槽與方形管件之間的距離比第二直槽與方形管件之間的距離遠。

上述的，所述方形管件頂端兩側對稱開設有兩個卡槽，所述平板和U型板底端各對稱安裝有兩個滑動塊，各個所述滑動塊均滑動安裝在與其對應的卡槽內。

上述的，所述平板和U型板的底端和方形管件之間通過橡膠圈進行密封連接。

上述的，各個所述滑動管件底端側壁上沿其周向方向均勻開設有多個第一穿孔，各個所述入氣管件頂端側壁上沿其周向方向均勻開設有第二穿孔。

上述的，各個所述入氣管件頂端側壁上開設有輔助環槽，各個所述輔助環槽內各滑動設置有一堵塞圓環，各個所述堵塞圓環上沿其周向方向均勻開設有多個第三穿孔，且第一穿孔和第二穿孔均與第三穿孔相互對接連通，各個所述堵塞圓環頂端和輔助環槽內壁之間通過均勻設置的多個第一彈性件相連接。

上述的，各個所述滑動管件頂端各設置有一聚集環。

上述的，所述輸氣管件上位于各個所述入氣管件的兩側對稱設置有擋氣單元，所述擋氣單元用于入氣管件內輸氣量較小時對進氣量的調節。

本發明的有益效果在于：通過曝氣泵和輸氣管件對入氣管件內進行輸氣作業，通過輸氣時產生的推力，使得滑動管件、方形管件、平板和U型板在入氣管件上向其頂端滑動，當進氣量較大時，驅動平板和U型板向相互遠離一端滑動，使得平板和U型板上的曝氣孔的中心相重合，使得曝氣孔內排出的較大的氧氣量和產生較大的氣泡；當進氣量較小時，在滑動管件、方形管件、平板和U型板的重力作用下，使得滑動管件、方形管件、平板和U型板在入氣管件上向其底端滑動，驅動平板和U型板向相互靠近一端滑動，使得平板對U型板上的曝氣孔進行遮擋，同步的，U型板對平板上的曝氣孔進行遮擋，使得曝氣孔內排出的較小的氧氣量和產生較小的氣泡，根據氧氣量的輸送大小來調節曝氣孔的大小，使得曝氣孔處輸出的氧氣量和氣泡產生的大小來適配曝氣池內的廢水量，達到節能減排的目的。

（發明人：張海軍;張玫;張青;王進;秦臻）
