公布日：2024.01.12
申請日：2022.07.04
分類號：C02F3/28(2006.01)I
摘要
本發明公開了一種自養反硝化脫氮污水處理設備及其處理工藝，包括缺氧池、裝載筒、流水孔、密封盤、拆裝軸、拆裝孔和固定盤，所述裝載筒設置在裝載筒的內腔，所述流水孔開設在裝載筒的外表面上，所述密封盤固定安裝在裝載筒的右側，所述拆裝軸的一端與密封盤的側面連接，所述拆裝孔開設在缺氧池的右側面上，所述固定盤的一面與拆裝軸固定連接，且固定盤通過螺栓安裝在缺氧池的側面上，該自養反硝化脫氮污水處理設備及其處理工藝，在清除黏附物的時候，第一個發生轉動的動作是依靠污水流入時候的沖擊力，后續的轉動動作是依靠前一個污水流出產生的沖擊力，不需要任何的外加驅動力，更加節能環保。
權利要求書

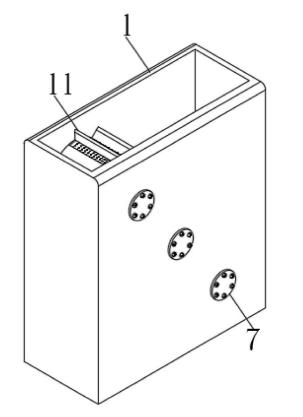

1.一種自養反硝化脫氮污水處理設備及其處理工藝，包括缺氧池(1)裝載筒(2)、流水孔(3)密封盤(4)、拆裝軸(5)、拆裝孔(6)和固定盤(7)，其特征在于：所述裝載筒(2)設置在裝載筒(2)的內腔，所述流水孔(3)開設在裝載筒(2)的外表面上，所述密封盤(4)固定安裝在裝載筒(2)的右側，所述拆裝軸(5)的一端與密封盤(4)的側面連接，所述拆裝孔(6)開設在缺氧池(1)的右側面上，所述固定盤(7)的一面與拆裝軸(5)固定連接，且固定盤(7)通過螺栓安裝在缺氧池(1)的側面上。
2.根據權利要求1所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述裝載筒(2)的數量最低為三組，且在缺氧池(1)內腔呈階梯狀分布。
3.根據權利要求1所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述拆裝軸(5)的外圈上套裝有插接筒(8)，所述插接筒(8)的一側固定連接有架裝片(9)，所述架裝片(9)的頂部固定連接有刮片(10)，所述刮片(10)的一端固定連接有沖擊片(11)。
4.根據權利要求3所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述刮片(10)的內徑與裝載筒(2)的外徑相等，且所述刮片(10)的內表面與裝載筒(2)的外壁相接處。
5.根據權利要求3所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述刮片(10)的左側固定連接有面板(12)，所述面板(12)有側面的邊緣位置固定連接有插桿(13)，所述插桿(13)的外壁上設置有刮條(14)。
6.根據權利要求5所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述面板(12)的左側固定連接有插栓(15)，且缺氧池(1)內壁的左側開設有與之契合的插接孔(18)。
7.根據權利要求1所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述拆裝孔(6)為凸字形孔，且插接筒(8)插接在拆裝孔(6)的內腔。
8.根據權利要求1所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述插接筒(8)的外壁和內壁以及插栓(15)的外壁上均開設有條形凹槽(16)，所述條形凹槽(16)的內腔設置有潤滑滾筒(17)。
9.根據權利要求5所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述刮條(14)的一端是與裝載筒(2)的內壁相接處，所述刮條(14)與插桿(13)成十字形。
10.根據權利要求1所述的一種自養反硝化脫氮污水處理設備及其處理工藝，其特征在于：所述缺氧池(1)的左上角為進水口，且所述缺氧池(1)的右下角設置有出水口。
發明內容
本發明的目的在于提供一種自養反硝化脫氮污水處理設備及其處理工藝，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種自養反硝化脫氮污水處理設備及其處理工藝，包括缺氧池、裝載筒、流水孔、密封盤、拆裝軸、拆裝孔和固定盤，所述裝載筒設置在裝載筒的內腔，所述流水孔開設在裝載筒的外表面上，所述密封盤固定安裝在裝載筒的右側，所述拆裝軸的一端與密封盤的側面連接，所述拆裝孔開設在缺氧池的右側面上，所述固定盤的一面與拆裝軸固定連接，且固定盤通過螺栓安裝在缺氧池的側面上。
優選地，所述裝載筒的數量最低為三組，且在缺氧池內腔呈階梯狀分布。
優選地，所述拆裝軸的外圈上套裝有插接筒，所述插接筒的一側固定連接有架裝片，所述架裝片的頂部固定連接有刮片，所述刮片的一端固定連接有沖擊片。
優選地，所述刮片的內徑與裝載筒的外徑相等，且所述刮片的內表面與裝載筒的外壁相接處。
優選地，所述刮片的左側固定連接有面板，所述面板有側面的邊緣位置固定連接有插桿，所述插桿的外壁上設置有刮條。
優選地，所述面板的左側固定連接有插栓，且缺氧池內壁的左側開設有與之契合的插接孔。
優選地，所述拆裝孔為凸字形孔，且插接筒插接在拆裝孔的內腔，插接筒的外壁和內壁以及插栓的外壁上均開設有條形凹槽，所述條形凹槽的內腔設置有潤滑滾筒。
與現有技術相比，本發明的有益效果是：
1、該自養反硝化脫氮污水處理設備及其處理工藝，裝載筒2的內腔填充有自養反硝化載體，污水從缺氧池的左側進入到缺氧池之中，當污水從缺氧池頂部的左側排入缺氧池內的時候，污水會從流水孔沖入裝載筒的內腔與自養反硝化載體接觸，然后從另一端的流水孔排出，這樣一來污水中容易黏附的一些污染物會經過依次過濾，讓其黏附在裝載筒的外壁上，避免這類污染物黏附到自養反硝化載體的表面上，影響使用；在進行安裝裝載筒以及自養反硝化載體的時候，直接將固定盤連同拆裝軸從缺氧池上拆卸下來，其中拆裝軸位于缺氧池內腔的一端為正方體，并且密封盤的一側開設有與之契合的方孔，并且裝載筒的另一端為開口狀態，方便更換或者添加自養反硝化載體。
2、該自養反硝化脫氮污水處理設備及其處理工藝，階梯狀的裝載筒設計，上一個裝載筒中流出的污水便可以流入到下一個裝載筒之中進行反應，確保反應充分的同時，還可以利用上下水流的沖擊力，將裝載筒內腔的自養反硝化載體進行沖刷，進行攪動翻面，多個裝載筒配合著自養反硝化載體的設計，可以在不影響污水流動的情況下保證反應質量。
3、該自養反硝化脫氮污水處理設備及其處理工藝，基于沖擊片帶動刮片轉動的情況，刮片遠離沖擊片的一端位傾斜刀面設計，刮片便可以將黏附在裝載筒外表面以及孔洞處的黏附物鏟下，讓其進行沉淀；其次，刮片與裝載筒外壁接觸的部分，在移動的時候，還可以對裝載筒的外表面進行摩擦，將一些黏附力較大的黏附物磨掉。
4、該自養反硝化脫氮污水處理設備及其處理工藝，在清除黏附物的時候，第一個發生轉動的動作是依靠污水流入時候的沖擊力，后續的轉動動作是依靠前一個污水流出產生的沖擊力，不需要任何的外加驅動力，更加節能環保。
5、該自養反硝化脫氮污水處理設備及其處理工藝，缺氧池側面的底部設置出水口，在排水的時候，水流動便可以帶動刮片以及沖擊片轉動，從而實現在排水過程中進行清潔動作，降低后續的清潔工作量。
（發明人：周若;李海波;曾胤華;孫爽;龔秋鳴）
