公布日：2024.01.16
申請日：2023.12.15
分類號：C02F11/00(2006.01)I;C02F11/121(2019.01)I;C02F11/13(2019.01)I;C02F103/20(2006.01)N
摘要
本發明涉及養殖污水處理技術領域，具體為一種生豬養殖場的污水處理裝置及方法，包括有處理箱，處理箱的內部設有一個分離組件以及一個糞便碎化組件，分離組件位于糞便碎化組件的左端。通過分離組件將污水與豬糞便進行分離后，通過動力軸桿旋轉，驅動兩個棘輪順時針旋轉，當兩個棘輪旋轉時會帶動兩個棘輪齒條向接近破碎框的一側移動，從而帶動兩個推力彎桿同步移動，而當兩個推力彎桿移動時會帶動滯留框沿著濾板的頂面向破碎框的一側滑動，將濾板頂部的豬糞便向破碎框的方向刮動，使豬糞便從破碎框的頂部敞口進入其內部，同時糞便碎化組件中的多個破碎皮條之間不斷的擊拍，從而將投入破碎框內部的豬糞便擊拍粉碎，方便后續對豬糞便的烘干。
權利要求書

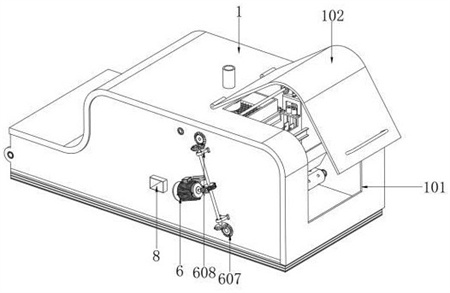

1.一種生豬養殖場的污水處理裝置，其特征在于：包括有處理箱（1），所述處理箱（1）的內部設有一個分離組件（2）以及一個糞便碎化組件（3），所述分離組件（2）位于糞便碎化組件（3）的左端，所述處理箱（1）的頂部固定連接有輸水管（4），所述輸水管（4）的底部固定連接有球閥（5），所述球閥（5）位于分離組件（2）的頂部，所述處理箱（1）的右部貫穿開設有檢修口（101），所述檢修口（101）的外圍通過合頁轉動連接有檢修門（102）；所述分離組件（2）包括有濾板（201），所述濾板（201）的底部前端及底部后端均固定連接有多個左右分布的支撐簧（202），所述處理箱（1）的前壁及后壁上均固定連接有支撐塊（203），兩個所述支撐塊（203）位于濾板（201）底部，兩個所述支撐塊（203）的頂部分別與多個支撐簧（202）的底部固定連接，所述濾板（201）的頂部滑動連接有滯留框（204），所述滯留框（204）的左側面上固定連接有兩個前后分布的推力彎桿（205），所述處理箱（1）的前壁及后壁之間共同轉動連接有一個動力軸桿（207），兩個所述推力彎桿（205）呈L形設置，兩個所述推力彎桿（205）的相對面上均固定連接有棘輪齒條（206），兩個所述棘輪齒條（206）位于滯留框（204）的頂部，所述動力軸桿（207）的外壁上固定連接有兩個前后分布的棘輪（208），兩個所述棘輪（208）位于兩個棘輪齒條（206）的底部，所述濾板（201）的底部固定連接有接水漏斗（7），所述接水漏斗（7）的底部固定連接有插管（8），所述處理箱（1）的正面固定連接有排水方管（9），所述排水方管（9）貫穿處理箱（1）的正面、并延伸至其內部，所述排水方管（9）的頂部開設有插口（901），所述插口（901）的內壁與插管（8）的外壁滑動連接；所述糞便碎化組件（3）包括與破碎框（301），所述破碎框（301）的通過橫擔固定連接在處理箱（1）的內部，且所述破碎框（301）的左側面與濾板（201）的右側貼合，所述破碎框（301）的內部前端及內部后端均轉動設有兩個左右分布的破碎擺桿（302），所述破碎擺桿（302）的外壁上均固定連接有連接板（303），其中位于前后布置的兩個所述連接板（303）之間均固定連接有多個上下分布的破碎皮條（304），所述破碎框（301）的頂部開設有兩個左右分布的矩形槽口（3001），四個所述破碎擺桿（302）均與破碎框（301）的頂部及底部轉動連接，所述破碎擺桿（302）的外壁上部均固定連接有圓柱凸輪（305），所述圓柱凸輪（305）的外壁上均開設有凸輪槽（306），所述破碎框（301）的頂部前端及頂部后端均固定連接有兩個前后分布的導柱（307），兩個所述導柱（307）的外壁上均滑動連接有推力板（308），所述推力板（308）的底部均固定連接有兩個左右分布的第二復位簧（309），所述第二復位簧（309）均套設在導柱（307）的外圍，所述第二復位簧（309）的底部均與破碎框（301）的頂部固定連接，所述推力板（308）靠近兩個圓柱凸輪（305）的一側面均固定連接有兩個滑銷（3010），兩個所述滑銷（3010）分別與兩個凸輪槽（306）滑動連接，兩個所述推力板（308）的頂部均固定連接有頂桿（3011），所述動力軸桿（207）的外壁上固定連接有兩個前后分布的偏心輪（3013），兩個所述偏心輪（3013）的底部與兩個頂桿（3011）的頂部抵接，所述破碎框（301）的左側面及右側面下部均固定連接有第二導向塊（3014），兩個所述第二導向塊（3014）的相對面上均開設有第二滑槽（3015），兩個所述第二滑槽（3015）的內部均滑動連接有擺動條（3016），兩個所述擺動條（3016）的相對面上均固定連接有多個前后分布的平攤板（3017），兩個所述擺動條（3016）端部的頂面均開設有活動槽（3018），其中兩個所述破碎擺桿（302）的底部固定連接有搖臂（3019），所述搖臂（3019）的底部均固定連接有偏心銷（3020），所述偏心銷（3020）滑動連接在活動槽（3018）的內部；所述處理箱（1）的內部轉動連接有兩個左右分布的皮帶輥（10），兩個所述皮帶輥（10）的外壁上共同套接有一個輸送帶（11），其中一個所述皮帶輥（10）的軸端部與第二被動錐齒輪（607）固定連接，所述處理箱（1）的前壁及后壁之間固定連接有多個左右分布的加熱棒（12），多個所述加熱棒（12）位于皮帶輥（10）的頂部，所述處理箱（1）的前壁及后壁之間共同連接有一個集熱罩（13），所述集熱罩（13）位于多個加熱棒（12）的頂部。
2.根據權利要求1所述的一種生豬養殖場的污水處理裝置，其特征在于：所述滯留框（204）的左側面上固定連接有多個前后分布的第一復位簧（209），多個所述第一復位簧（209）遠離滯留框（204）的一端共同連接有一個著力座（2010），所述著力座（2010）固定連接在處理箱（1）的前壁及后壁之間，所述濾板（201）的頂部固定連接有兩個前后分布的第一導向塊（2011），兩個所述第一導向塊（2011）位于滯留框（204）的外圍，兩個所述第一導向塊（2011）的相對面上均開設有第一滑槽（2012），兩個所述第一滑槽（2012）的內部均滑動連接有滑塊（2013），兩個所述滑塊（2013）分別固定連接在滯留框（204）的正面及背面。
3.根據權利要求1所述的一種生豬養殖場的污水處理裝置，其特征在于：兩個所述推力彎桿（205）的向背面上均固定連接有下壓塊（2014），所述處理箱（1）的前壁及后壁上均固定連接有定位軸（2015），兩個所述定位軸（2015）位于兩個推力彎桿（205）的右端，兩個所述定位軸（2015）的外壁上均轉動連接有下壓輪（2016），所述下壓輪（2016）的底部高度低于下壓塊（2014）的頂部高度，兩個所述推力彎桿（205）的頂壁上均固定連接有兩個左右分布的推頂簧（2017），兩個左右分布的所述推頂簧（2017）底部共同連接有齒塊（2018），所述推力彎桿（205）的頂壁上固定連接有兩個伸縮件（2019），所述伸縮件（2019）位于推頂簧（2017）的內部，且所述伸縮件（2019）的伸縮端與齒塊（2018）的頂部固定連接，兩個所述齒塊（2018）的底部均嚙合有切水齒輪（2020），兩個所述切水齒輪（2020）的內壁上均固定連接有扭力桿（2021），所述扭力桿（2021）的端部與球閥（5）的調節端固定連接，所述濾板（201）的底部固定連接有滑板（2022），所述滑板（2022）的右側面與破碎框（301）的左側面貼合。
4.根據權利要求1所述的一種生豬養殖場的污水處理裝置，其特征在于：所述破碎框（301）的頂部固定連接有兩個前后分布的匡扶架（3012），兩個所述頂桿（3011）活動貫穿兩個匡扶架（3012）、并與兩個匡扶架（3012）的貫穿孔滑動連接。
5.根據權利要求1所述的一種生豬養殖場的污水處理裝置，其特征在于：所述處理箱（1）的正面固定連接有交流電機（6），所述交流電機（6）的輸出軸上固定連接有蝸桿（601），所述蝸桿（601）的外圍嚙合有蝸輪（602），所述蝸輪（602）的內壁上固定連接有分配軸（603），所述分配軸（603）的外壁上轉動套接有兩個上下分布的轉接座（608），兩個所述轉接座（608）均固定連接在處理箱（1）的正面，所述分配軸（603）的頂端固定連接有第一主動錐齒輪（604），所述第一主動錐齒輪（604）的外圍嚙合有第一被動錐齒輪（605），所述第一被動錐齒輪（605）固定連接在動力軸桿（207）的端部，所述分配軸（603）的底端固定連接有第二主動錐齒輪（606），所述第二主動錐齒輪（606）的外圍嚙合有第二被動錐齒輪（607）。
6.利用權利要求1所述的一種生豬養殖場的污水處理裝置處理豬場污水的方法，其特征在于，包括以下使用步驟：S1、將豬場的污水排泄管與輸水管（4）的頂部對接，使得豬場污水通過排泄管及輸水管（4）流經球閥（5）后排至濾板（201）的頂部，通過濾板（201）將污水中的豬糞便過濾掉，為其余污水則通過接水漏斗（7）及插管（8）排入排水方管（9）內部，并通過排水方管（9）向外部排出，隨著濾板（201）頂部的豬糞便累積量增加，導致對濾板（201）向下施壓力增加，多個支撐簧（202）不斷被壓縮，濾板（201）及滯留框（204）整體向下移動，從而帶動兩個推力彎桿（205）向下移動，進一步帶動兩個棘輪齒條（206）向下移動，直至兩個棘輪齒條（206）向下移動而與兩個棘輪（208）的頂部嚙合，此時下壓塊（2014）的頂面高度剛好與下壓輪（2016）的底部高度相同，此時交流電機（6）的輸出軸驅動蝸桿（601）旋轉，進而帶動與蝸桿（601）嚙合的蝸輪（602）旋轉，使得與蝸輪（602）相連接的分配軸（603）旋轉，使得與第一主動錐齒輪（604）相連接的第一主動錐齒輪（604）同步旋轉，進一步帶動與之嚙合的第一被動錐齒輪（605）旋轉，從而帶動與第一被動錐齒輪（605）相連接的動力軸桿（207）旋轉，驅動兩個棘輪（208）順時針旋轉，當兩個棘輪（208）旋轉時會帶動兩個棘輪齒條（206）向接近破碎框（301）的一側移動，從而帶動兩個推力彎桿（205）同步移動，而當兩個推力彎桿（205）移動時會帶動滯留框（204）沿著濾板（201）的頂面向破碎框（301）的一側滑動，將濾板（201）頂部的豬糞便向破碎框（301）的方向刮動，使豬糞便從破碎框（301）的頂部敞口進入其內部，而當推力彎桿（205）向破碎框（301）移動時會帶動齒塊（2018）移動，從而帶動與齒塊（2018）相嚙合的切水齒輪（2020）旋轉，進一步在扭力桿（2021）的連接下帶動球閥（5）的輸出端旋轉將球閥（5）關閉，從而在滯留框（204）向破碎框（301）的內部投放豬糞便時，自動做到中斷往處理箱（1）的內部供水；S2、當動力軸桿（207）旋轉時還會帶動兩個偏心輪（3013）旋轉，將兩個頂桿（3011）向下按壓，進一步在兩個頂桿（3011）的連接作用下推動兩個推力板（308）向下移動，進一步對第二復位簧（309）造成壓縮，使得在偏心輪（3013）的下壓以及第二復位簧（309）的回彈力共同配合下，導致兩個推力板（308）上下往復移動，從而帶動滑銷（3010）上下同步移動，進一步通過滑銷（3010）與凸輪槽（306）的滑動連接下，帶動圓柱凸輪（305）左右往復轉動，使得與圓柱凸輪（305）相連接的破碎擺桿（302）左右往復同步轉動，進一步帶動連接板（303）移動，從而將破碎皮條（304）左右甩動，多個破碎皮條（304）之間不斷的擊拍以及多個破碎皮條（304）甩動時會擊拍破碎框（301）的左右兩側內壁，從而將投入破碎框（301）內部的豬糞便擊拍粉碎，內碎化后的豬糞便通過破碎框（301）底部排出落入輸送帶（11）的頂部；S3、當破碎擺桿（302）左右往復轉動時，會帶動兩個搖臂（3019）以及兩個偏心銷（3020）同步往復轉動，從而在與兩個活動槽（3018）的滑動連接下帶動兩個擺動條（3016）沿著兩個第二滑槽（3015）前后往復擺動，從而使得與兩個擺動條（3016）向連接的多個平攤板（3017）前后往復擺動，將投放到輸送帶（11）頂部的豬糞便平攤開，使得豬糞便均勻的攤平在輸送帶（11）的頂部，而當分配軸（603）旋轉時還會帶動第二主動錐齒輪（606）旋轉，使得與第二主動錐齒輪（606）相嚙合的第二被動錐齒輪（607）旋轉，進一步帶動與之相連接的皮帶輥（10）旋轉，使得輸送帶（11）運轉，將攤開的豬糞便向左輸送，從而利用多個加熱棒（12）發出來的熱量將豬糞便烘干后從裝置的左端輸送出來，從而將豬糞便脫水烘干，以便于豬糞便的利用。
發明內容
為此，本發明提供一種生豬養殖場的污水處理裝置及方法，以解決上述的問題。
本發明提供如下技術方案：一種生豬養殖場的污水處理裝置，包括有處理箱，所述處理箱的內部設有一個分離組件以及一個糞便碎化組件，所述分離組件位于糞便碎化組件的左端，所述處理箱的頂部固定連接有輸水管，所述輸水管的底部固定連接有球閥，所述球閥位于分離組件的頂部，所述處理箱的右部貫穿開設有檢修口，所述檢修口的外圍通過合頁轉動連接有檢修門；
所述分離組件包括有濾板，所述濾板的底部前端及底部后端均固定連接有多個左右分布的支撐簧，所述處理箱的前壁及后壁上均固定連接有支撐塊，兩個所述支撐塊位于濾板底部，兩個所述支撐塊的頂部分別與多個支撐簧的底部固定連接，所述濾板的頂部滑動連接有滯留框，所述滯留框的左側面上固定連接有兩個前后分布的推力彎桿，所述處理箱的前壁及后壁之間共同轉動連接有一個動力軸桿，兩個所述推力彎桿呈L形設置，兩個所述推力彎桿的相對面上均固定連接有棘輪齒條，兩個所述棘輪齒條位于滯留框的頂部，所述動力軸桿的外壁上固定連接有兩個前后分布的棘輪，兩個所述棘輪位于兩個棘輪齒條的底部，所述濾板的底部固定連接有接水漏斗，所述接水漏斗的底部固定連接有插管，所述處理箱的正面固定連接有排水方管，所述排水方管貫穿處理箱的正面、并延伸至其內部，所述排水方管的頂部開設有插口，所述插口的內壁與插管的外壁滑動連接；
所述糞便碎化組件包括與破碎框，所述破碎框的通過橫擔固定連接在處理箱的內部，且所述破碎框的左側面與濾板的右側貼合，所述破碎框的內部前端及內部后端均轉動設有兩個左右分布的破碎擺桿，所述破碎擺桿的外壁上均固定連接有連接板，其中位于前后布置的兩個所述連接板之間均固定連接有多個上下分布的破碎皮條，所述破碎框的頂部開設有兩個左右分布的矩形槽口，四個所述破碎擺桿均與破碎框的頂部及底部轉動連接，所述破碎擺桿的外壁上部均固定連接有圓柱凸輪，所述圓柱凸輪的外壁上均開設有凸輪槽，所述破碎框的頂部前端及頂部后端均固定連接有兩個前后分布的導柱，兩個所述導柱的外壁上均滑動連接有推力板，所述推力板的底部均固定連接有兩個左右分布的第二復位簧，所述第二復位簧均套設在導柱的外圍，所述第二復位簧的底部均與破碎框的頂部固定連接，所述推力板靠近兩個圓柱凸輪的一側面均固定連接有兩個滑銷，兩個所述滑銷分別與兩個凸輪槽滑動連接，兩個所述推力板的頂部均固定連接有頂桿，所述動力軸桿的外壁上固定連接有兩個前后分布的偏心輪，兩個所述偏心輪的底部與兩個頂桿的頂部抵接，所述破碎框的左側面及右側面下部均固定連接有第二導向塊，兩個所述第二導向塊的相對面上均開設有第二滑槽，兩個所述第二滑槽的內部均滑動連接有擺動條，兩個所述擺動條的相對面上均固定連接有多個前后分布的平攤板，兩個所述擺動條端部的頂面均開設有活動槽，其中兩個所述破碎擺桿的底部固定連接有搖臂，所述搖臂的底部均固定連接有偏心銷，所述偏心銷滑動連接在活動槽的內部；
所述處理箱的內部轉動連接有兩個左右分布的皮帶輥，兩個所述皮帶輥的外壁上共同套接有一個輸送帶，其中一個所述皮帶輥的軸端部與第二被動錐齒輪固定連接，所述處理箱的前壁及后壁之間固定連接有多個左右分布的加熱棒，多個所述加熱棒位于皮帶輥的頂部，所述處理箱的前壁及后壁之間共同連接有一個集熱罩，所述集熱罩位于多個加熱棒的頂部。
作為本發明優選的方案，所述滯留框的左側面上固定連接有多個前后分布的第一復位簧，多個所述第一復位簧遠離滯留框的一端共同連接有一個著力座，所述著力座固定連接在處理箱的前壁及后壁之間，所述濾板的頂部固定連接有兩個前后分布的第一導向塊，兩個所述第一導向塊位于滯留框的外圍，兩個所述第一導向塊的相對面上均開設有第一滑槽，兩個所述第一滑槽的內部均滑動連接有滑塊，兩個所述滑塊分別固定連接在滯留框的正面及背面。
作為本發明優選的方案，兩個所述推力彎桿的向背面上均固定連接有下壓塊，所述處理箱的前壁及后壁上均固定連接有定位軸，兩個所述定位軸位于兩個推力彎桿的右端，兩個所述定位軸的外壁上均轉動連接有下壓輪，所述下壓輪的底部高度低于下壓塊的頂部高度，兩個所述推力彎桿的頂壁上均固定連接有兩個左右分布的推頂簧，兩個左右分布的所述推頂簧底部共同連接有齒塊，所述推力彎桿的頂壁上固定連接有兩個伸縮件，所述伸縮件位于推頂簧的內部，且所述伸縮件的伸縮端與齒塊的頂部固定連接，兩個所述齒塊的底部均嚙合有切水齒輪，兩個所述切水齒輪的內壁上均固定連接有扭力桿，所述扭力桿的端部與球閥的調節端固定連接，所述濾板的底部固定連接有滑板，所述滑板的右側面與破碎框的左側面貼合。
作為本發明優選的方案，所述破碎框的頂部固定連接有兩個前后分布的匡扶架，兩個所述頂桿活動貫穿兩個匡扶架、并與兩個匡扶架的貫穿孔滑動連接。
作為本發明優選的方案，所述處理箱的正面固定連接有交流電機，所述交流電機的輸出軸上固定連接有蝸桿，所述蝸桿的外圍嚙合有蝸輪，所述蝸輪的內壁上固定連接有分配軸，所述分配軸的外壁上轉動套接有兩個上下分布的轉接座，兩個所述轉接座均固定連接在處理箱的正面，所述分配軸的頂端固定連接有第一主動錐齒輪，所述第一主動錐齒輪的外圍嚙合有第一被動錐齒輪，所述第一被動錐齒輪固定連接在動力軸桿的端部，所述分配軸的底端固定連接有第二主動錐齒輪，所述第二主動錐齒輪的外圍嚙合有第二被動錐齒輪。
一種生豬養殖場的污水處理裝置處理豬場污水的方法，包括以下使用步驟：
S1、將豬場的污水排泄管與輸水管的頂部對接，使得豬場污水通過排泄管及輸水管流經球閥后排至濾板的頂部，通過濾板將污水中的豬糞便過濾掉，其余污水則通過接水漏斗及插管排入排水方管內部，并通過排水方管向外部排出，隨著濾板頂部的豬糞便累積量增加，導致對濾板向下施壓力增加，多個支撐簧不斷被壓縮，濾板及滯留框整體向下移動，從而帶動兩個推力彎桿向下移動，進一步帶動兩個棘輪齒條向下移動，直至兩個棘輪齒條向下移動而與兩個棘輪的頂部嚙合，此時下壓塊的頂面高度剛好與下壓輪的底部高度相同，此時交流電機的輸出軸驅動蝸桿旋轉，進而帶動與蝸桿嚙合的蝸輪旋轉，使得與蝸輪相連接的分配軸旋轉，使得與第一主動錐齒輪相連接的第一主動錐齒輪同步旋轉，進一步帶動與之嚙合的第一被動錐齒輪旋轉，從而帶動與第一被動錐齒輪相連接的動力軸桿旋轉，驅動兩個棘輪順時針旋轉，當兩個棘輪旋轉時會帶動兩個棘輪齒條向接近破碎框的一側移動，從而帶動兩個推力彎桿同步移動，而當兩個推力彎桿移動時會帶動滯留框沿著濾板的頂面向破碎框的一側滑動，將濾板頂部的豬糞便向破碎框的方向刮動，使豬糞便從破碎框的頂部敞口進入其內部，而當推力彎桿向破碎框移動時會帶動齒塊移動，從而帶動與齒塊相嚙合的切水齒輪旋轉，進一步在扭力桿的連接下帶動球閥的輸出端旋轉將球閥關閉，從而在滯留框向破碎框的內部投放豬糞便時，自動做到中斷往處理箱的內部供水；
S2、當動力軸桿旋轉時還會帶動兩個偏心輪旋轉，將兩個頂桿向下按壓，進一步在兩個頂桿的連接作用下推動兩個推力板向下移動，進一步對第二復位簧造成壓縮，使得在偏心輪的下壓以及第二復位簧的回彈力共同配合下，導致兩個推力板上下往復移動，從而帶動滑銷上下同步移動，進一步通過滑銷與凸輪槽的滑動連接下，帶動圓柱凸輪左右往復轉動，使得與圓柱凸輪相連接的破碎擺桿左右往復同步轉動，進一步帶動連接板移動，從而將破碎皮條左右甩動，多個破碎皮條之間不斷的擊拍以及多個破碎皮條甩動時會擊拍破碎框的左右兩側內壁，從而將投入破碎框內部的豬糞便擊拍粉碎，內碎化后的豬糞便通過破碎框底部排出落入輸送帶的頂部；
S3、當破碎擺桿左右往復轉動時，會帶動兩個搖臂以及兩個偏心銷同步往復轉動，從而在與兩個活動槽的滑動連接下帶動兩個擺動條沿著兩個第二滑槽前后往復擺動，從而使得與兩個擺動條向連接的多個平攤板前后往復擺動，將投放到輸送帶頂部的豬糞便平攤開，使得豬糞便均勻的攤平在輸送帶的頂部，而當分配軸旋轉時還會帶動第二主動錐齒輪旋轉，使得與第二主動錐齒輪相嚙合的第二被動錐齒輪旋轉，進一步帶動與之相連接的皮帶輥旋轉，使得輸送帶運轉，將攤開的豬糞便向左輸送，從而利用多個加熱棒發出來的熱量將豬糞便烘干后從裝置的左端輸送出來，從而將豬糞便脫水烘干，以便于豬糞便的利用。
與現有技術相比，本發明的有益效果是：
1、本發明中，通過分離組件將污水與豬糞便進行分離后，通過動力軸桿旋轉，驅動兩個棘輪順時針旋轉，當兩個棘輪旋轉時會帶動兩個棘輪齒條向接近破碎框的一側移動，從而帶動兩個推力彎桿同步移動，而當兩個推力彎桿移動時會帶動滯留框沿著濾板的頂面向破碎框的一側滑動，將濾板頂部的豬糞便向破碎框的方向刮動，使豬糞便從破碎框的頂部敞口進入其內部，當動力軸桿旋轉時還會帶動兩個偏心輪旋轉，將兩個頂桿向下按壓，進一步在兩個頂桿的連接作用下推動兩個推力板向下移動，進一步對第二復位簧造成壓縮，使得在偏心輪的下壓以及第二復位簧的回彈力共同配合下，導致兩個推力板上下往復移動，從而帶動滑銷上下同步移動，進一步通過滑銷與凸輪槽的滑動連接下，帶動圓柱凸輪左右往復轉動，使得與圓柱凸輪相連接的破碎擺桿左右往復同步轉動，進一步帶動連接板移動，從而將破碎皮條左右甩動，多個破碎皮條之間不斷的甩動擊拍，從而將投入破碎框內部的豬糞便擊拍粉碎，方便后續對豬糞便的烘干，以及多個破碎皮條甩動時會擊拍破碎框的左右兩側內壁，使得破碎框側壁發生振動，可將附著在破碎框側壁上的豬糞便震落。
2、本發明中，通過當破碎擺桿左右往復轉動時，會帶動兩個搖臂以及兩個偏心銷同步往復轉動，從而在與兩個活動槽的滑動連接下帶動兩個擺動條沿著兩個第二滑槽前后往復擺動，從而使得與兩個擺動條向連接的多個平攤板前后往復擺動，將投放到輸送帶頂部的豬糞便平攤開，使得豬糞便均勻的攤平在輸送帶的頂部，從而更加方便后續豬糞便烘干整體受熱的均勻效果。
3、本發明中，通過推力彎桿向破碎框移動時會帶動齒塊移動，從而帶動與齒塊相嚙合的切水齒輪旋轉，進一步在扭力桿的連接下帶動球閥的輸出端旋轉將球閥關閉，從而在滯留框向破碎框的內部投放豬糞便時，自動做到中斷往處理箱的內部供水，而當滯留框投放完豬糞便后復位過程中，同上原理會將球閥開啟，而輸水管繼續向處理箱的內部供水，從而無需人工介入對球閥的操控，極大的便捷了裝置的使用。
（發明人：唐修成）
