公布日：2024.01.16
申請日：2023.12.13
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明適用于污水處理技術領域，提供了一種鞋生產用的連續式污水處理設備。一種鞋生產用的連續式污水處理設備，包括有機架，所述機架固接有連通殼，所述連通殼固接有連接板，所述連接板固接有第一固定殼，所述第一固定殼固接有暫存殼，所述暫存殼連通有測定殼，所述測定殼內滑動連接有測定板，所述第一固定殼固接有儲存桶，所述連通殼固接有分料桶，所述儲存桶與所述分料桶之間通過管道連通，所述連通殼內轉動連接有混勻殼。本發明通過測定板測定水量變化，通過水量變化調節實時加入混勻殼內絮凝劑溶液的量，使絮凝劑實時的加入量均與污水的加入量匹配，縮短了污水與絮凝劑溶液的混勻時間，進而提高了污水處理效率。
權利要求書

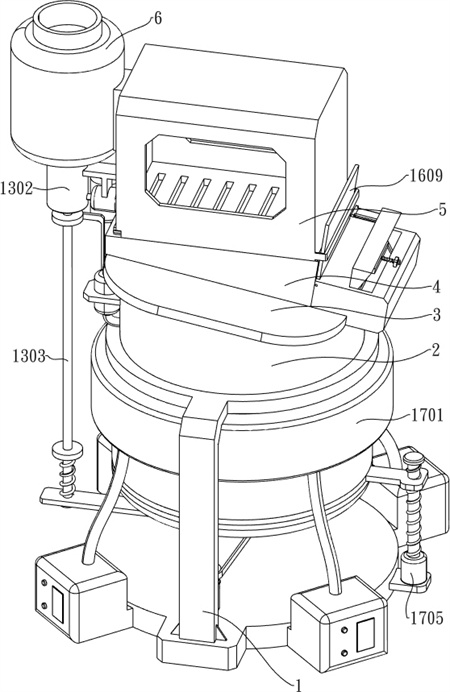

1.一種鞋生產用的連續式污水處理設備，其特征是，包括有機架（1），所述機架（1）固接有連通殼（2），所述連通殼（2）遠離所述機架（1）的一側固接有連接板（3），所述連接板（3）固接有第一固定殼（4），所述連接板（3）上設有濾網，所述第一固定殼（4）固接有暫存殼（5），所述暫存殼（5）上設有等距分布的通孔，所述暫存殼（5）連通有測定殼（6），所述測定殼（6）內滑動連接有測定板（7），所述測定殼（6）靠近所述機架（1）的一側與所述測定板（7）之間固接有密封環（71），所述第一固定殼（4）固接有儲存桶（8），所述連通殼（2）固接有分料桶（9），所述儲存桶（8）與所述分料桶（9）之間通過管道連通，所述分料桶（9）遠離所述儲存桶（8）的一側連通有輸送管（10），所述輸送管（10）貫穿所述連通殼（2），所述連通殼（2）內遠離所述連接板（3）的一側轉動連接有混勻殼（11），所述混勻殼（11）設有排污管，所述連通殼（2）靠近所述混勻殼（11）的一側固接有導向環（12），所述混勻殼（11）與所述導向環（12）配合，所述測定殼（6）設有調節機構（13），所述機架（1）設有混勻機構（14）；所述調節機構（13）包括有第一活塞桿（1301），所述第一活塞桿（1301）固接于所述測定板（7）靠近所述密封環（71）的一側，所述測定殼（6）固接有第二固定殼（1302），所述第一活塞桿（1301）與所述第二固定殼（1302）滑動連接，所述第一活塞桿（1301）與所述第二固定殼（1302）之間設置有彈簧，所述第一活塞桿（1301）靠近所述第二固定殼（1302）的一側固接有固定桿（1303），所述固定桿（1303）與所述第二固定殼（1302）滑動連接，所述固定桿（1303）固接有固定架（1304），所述分料桶（9）內轉動連接有調節板（1305），所述調節板（1305）固接有第一齒輪（1306），所述固定架（1304）靠近所述分料桶（9）的一側設置有與所述第一齒輪（1306）嚙合的齒條；所述混勻機構（14）包括有第一電機（1401），所述第一電機（1401）固接于所述機架（1），所述混勻殼（11）靠近所述機架（1）的一側固接有套筒（1402），所述第一電機（1401）的輸出軸與所述套筒（1402）之間通過帶輪和皮帶傳動，所述套筒（1402）花鍵連接有滑動桿（1403），所述滑動桿（1403）靠近所述混勻殼（11）的一側固接有周向陣列分布的第一攪拌扇葉（1404），周向陣列分布的所述第一攪拌扇葉（1404）均位于所述混勻殼（11）內；所述機架（1）轉動連接有轉動桿（1405），所述轉動桿（1405）與所述滑動桿（1403）花鍵連接，所述轉動桿（1405）遠離所述機架（1）的一端通過周向陣列分布的安裝桿固接有轉動板（1406），所述轉動板（1406）與所述輸送管（10）遠離所述分料桶（9）的一端轉動連接，所述轉動桿（1405）與所述轉動板（1406）之間設有濾網；所述混勻殼（11）內固接有周向陣列分布的第二攪拌扇葉（1407），所述第二攪拌扇葉（1407）與所述第一攪拌扇葉（1404）一一對應，且所述第二攪拌扇葉（1407）與相鄰的所述第一攪拌扇葉（1404）配合，所述滑動桿（1403）遠離周向陣列分布的所述第一攪拌扇葉（1404）的一端轉動連接有固定板（1408），所述固定板（1408）與所述固定桿（1303）滑動連接，所述固定桿（1303）與所述固定板（1408）之間設置有彈簧。
2.根據權利要求1所述的一種鞋生產用的連續式污水處理設備，其特征是，還包括有用于分散污水的分散機構（15），所述分散機構（15）設置于所述暫存殼（5），所述分散機構（15）包括有第三固定殼（1501），所述第三固定殼（1501）通過安裝架固接于所述第二固定殼（1302）與所述暫存殼（5）之間，所述第三固定殼（1501）通過管道與所述第二固定殼（1302）連通，所述第三固定殼（1501）內滑動連接有第二活塞桿（1502），所述第二活塞桿（1502）遠離所述第二固定殼（1302）的一端固接有遮擋板（1503），所述遮擋板（1503）上設有等距分布的通孔，所述遮擋板（1503）與所述暫存殼（5）滑動連接，所述遮擋板（1503）上等距分布的通孔與所述暫存殼（5）上等距分布的通孔配合，所述遮擋板（1503）位于所述暫存殼（5）內。
3.根據權利要求1所述的一種鞋生產用的連續式污水處理設備，其特征是，還包括有用于清理所述連接板（3）的濾網上固體雜質的清理機構（16），所述清理機構（16）設置于所述連接板（3），所述清理機構（16）包括有第二電機（1601），所述第二電機（1601）固接于所述連接板（3）靠近所述第一固定殼（4）的一側，所述連接板（3）通過安裝板轉動連接有第一螺紋桿（1602），所述第一螺紋桿（1602）與所述第二電機（1601）的輸出軸固接，所述第一螺紋桿（1602）螺紋連接有滑動架（1603），所述滑動架（1603）與所述第一固定殼（4）滑動連接，所述滑動架（1603）轉動連接有刮除板（1604），所述刮除板（1604）與所述第一固定殼（4）滑動連接，所述刮除板（1604）位于所述第一固定殼（4）內，所述刮除板（1604）與所述連接板（3）的濾網配合，所述刮除板（1604）遠離所述滑動架（1603）的一側固接有第二齒輪（1605），所述第一固定殼（4）內固接有鏡像分布的傳動齒條（1606），鏡像分布的所述傳動齒條（1606）均與所述第二齒輪（1605）配合。
4.根據權利要求3所述的一種鞋生產用的連續式污水處理設備，其特征是，所述第一固定殼（4）固接有收集殼（1607），所述收集殼（1607）轉動連接有除水板（1608），所述除水板（1608）遠離所述收集殼（1607）的一側轉動連接有封堵板（1609），所述封堵板（1609）與所述除水板（1608）之間設置有扭簧，所述封堵板（1609）與所述暫存殼（5）配合。
5.根據權利要求4所述的一種鞋生產用的連續式污水處理設備，其特征是，所述收集殼（1607）滑動連接有刮除塊（1610），所述刮除塊（1610）與所述刮除板（1604）配合，所述收集殼（1607）遠離所述第一固定殼（4）的一側固接有固定塊（1611），所述固定塊（1611）滑動連接有限位塊（1612），所述固定塊（1611）與所述限位塊（1612）之間設置有彈簧，所述限位塊（1612）與所述刮除塊（1610）配合。
6.根據權利要求1所述的一種鞋生產用的連續式污水處理設備，其特征是，還包括有用于分離沉淀和污水的分離機構（17），所述分離機構（17）設置于所述連通殼（2），所述分離機構（17）包括有收液殼（1701），所述收液殼（1701）滑動連接于所述連通殼（2），所述收液殼（1701）設有濾網，所述收液殼（1701）靠近所述混勻殼（11）的一側轉動連接有滑動殼（1702），所述滑動殼（1702）與所述套筒（1402）滑動連接，所述滑動殼（1702）轉動連接有固定環（1703），所述固定環（1703）螺紋連接有第二螺紋桿（1704），所述機架（1）固接有第三電機（1705），所述第三電機（1705）的輸出軸與所述第二螺紋桿（1704）遠離所述收液殼（1701）的一端固接，所述機架（1）固接有周向陣列分布的收集倉（1706），所述收集倉（1706）通過管道與所述收液殼（1701）連通。
發明內容
為了克服邊排入污水邊投放絮凝劑無法確定絮凝劑用量，根據污水總量調節絮凝劑投放量影響污水處理效率的缺點，本發明提供了一種可分離固體雜質的鞋生產用的連續式污水處理設備。
技術方案：一種鞋生產用的連續式污水處理設備，包括有機架，所述機架固接有連通殼，所述連通殼遠離所述機架的一側固接有連接板，所述連接板固接有第一固定殼，所述連接板上設有濾網，所述第一固定殼固接有暫存殼，所述暫存殼上設有等距分布的通孔，所述暫存殼連通有測定殼，所述測定殼內滑動連接有測定板，所述測定殼靠近所述機架的一側與所述測定板之間固接有密封環，所述第一固定殼固接有儲存桶，所述連通殼固接有分料桶，所述儲存桶與所述分料桶之間通過管道連通，所述分料桶遠離所述儲存桶的一側連通有輸送管，所述輸送管貫穿所述連通殼，所述連通殼內遠離所述連接板的一側轉動連接有混勻殼，所述混勻殼設有排污管，所述連通殼靠近所述混勻殼的一側固接有導向環，所述混勻殼與所述導向環配合，所述測定殼設有調節機構，所述機架設有混勻機構。
此外，特別優選的是，所述調節機構包括有第一活塞桿，所述第一活塞桿固接于所述測定板靠近所述密封環的一側，所述測定殼固接有第二固定殼，所述第一活塞桿與所述第二固定殼滑動連接，所述第一活塞桿與所述第二固定殼之間設置有彈簧，所述第一活塞桿靠近所述第二固定殼的一側固接有固定桿，所述固定桿與所述第二固定殼滑動連接，所述固定桿固接有固定架，所述分料桶內轉動連接有調節板，所述調節板固接有第一齒輪，所述固定架靠近所述分料桶的一側設置有與所述第一齒輪嚙合的齒條。
此外，特別優選的是，所述混勻機構包括有第一電機，所述第一電機固接于所述機架，所述混勻殼靠近所述機架的一側固接有套筒，所述第一電機的輸出軸與所述套筒之間通過帶輪和皮帶傳動，所述套筒花鍵連接有滑動桿，所述滑動桿靠近所述混勻殼的一側固接有周向陣列分布的第一攪拌扇葉，周向陣列分布的所述第一攪拌扇葉均位于所述混勻殼內。
此外，特別優選的是，所述機架轉動連接有轉動桿，所述轉動桿與所述滑動桿花鍵連接，所述轉動桿遠離所述機架的一端通過周向陣列分布的安裝桿固接有轉動板，所述轉動板與所述輸送管遠離所述分料桶的一端轉動連接，所述轉動桿與所述轉動板之間設有濾網。
此外，特別優選的是，所述混勻殼內固接有周向陣列分布的第二攪拌扇葉，所述第二攪拌扇葉與所述第一攪拌扇葉一一對應，且所述第二攪拌扇葉與相鄰的所述第一攪拌扇葉配合，所述滑動桿遠離周向陣列分布的所述第一攪拌扇葉的一端轉動連接有固定板，所述固定板與所述固定桿滑動連接，所述固定桿與所述固定板之間設置有彈簧。
此外，特別優選的是，還包括有用于分散污水的分散機構，所述分散機構設置于所述暫存殼，所述分散機構包括有第三固定殼，所述第三固定殼通過安裝架固接于所述第二固定殼與所述暫存殼之間，所述第三固定殼通過管道與所述第二固定殼連通，所述第三固定殼內滑動連接有第二活塞桿，所述第二活塞桿遠離所述第二固定殼的一端固接有遮擋板，所述遮擋板上設有等距分布的通孔，所述遮擋板與所述暫存殼滑動連接，所述遮擋板上等距分布的通孔與所述暫存殼上等距分布的通孔配合，所述遮擋板位于所述暫存殼內。
此外，特別優選的是，還包括有用于清理所述連接板的濾網上固體雜質的清理機構，所述清理機構設置于所述連接板，所述清理機構包括有第二電機，所述第二電機固接于所述連接板靠近所述第一固定殼的一側，所述連接板通過安裝板轉動連接有第一螺紋桿，所述第一螺紋桿與所述第二電機的輸出軸固接，所述第一螺紋桿螺紋連接有滑動架，所述滑動架與所述第一固定殼滑動連接，所述滑動架轉動連接有刮除板，所述刮除板與所述第一固定殼滑動連接，所述刮除板位于所述第一固定殼內，所述刮除板與所述連接板的濾網配合，所述刮除板遠離所述滑動架的一側固接有第二齒輪，所述第一固定殼內固接有鏡像分布的傳動齒條，鏡像分布的所述傳動齒條均與所述第二齒輪配合。
此外，特別優選的是，所述第一固定殼固接有收集殼，所述收集殼轉動連接有除水板，所述除水板遠離所述收集殼的一側轉動連接有封堵板，所述封堵板與所述除水板之間設置有扭簧，所述封堵板與所述暫存殼配合。
此外，特別優選的是，所述收集殼滑動連接有刮除塊，所述刮除塊與所述刮除板配合，所述收集殼遠離所述第一固定殼的一側固接有固定塊，所述固定塊滑動連接有限位塊，所述固定塊與所述限位塊之間設置有彈簧，所述限位塊與所述刮除塊配合。
此外，特別優選的是，還包括有用于分離沉淀和污水的分離機構，所述分離機構設置于所述連通殼，所述分離機構包括有收液殼，所述收液殼滑動連接于所述連通殼，所述收液殼設有濾網，所述收液殼靠近所述混勻殼的一側轉動連接有滑動殼，所述滑動殼與所述套筒滑動連接，所述滑動殼轉動連接有固定環，所述固定環螺紋連接有第二螺紋桿，所述機架固接有第三電機，所述第三電機的輸出軸與所述第二螺紋桿遠離所述收液殼的一端固接，所述機架固接有周向陣列分布的收集倉，所述收集倉通過管道與所述收液殼連通。
本發明具有如下優點：本發明通過測定板測定水量變化，通過水量變化調節實時加入混勻殼內絮凝劑溶液的量，使絮凝劑實時的加入量均與污水的加入量匹配，縮短了污水與絮凝劑溶液的混勻時間，進而提高了污水處理效率；通過固定桿與固定板配合，使混勻殼內的混合溶液停止加入后仍進行一段時間的攪拌，提高了混合溶液的混勻度；通過刮除板將附著在連接板濾網上的固體雜質進行刮除，并配合除水板對固體雜質進行擠壓脫水，解決了連接板濾網堵塞影響污水處理效率的同時提高了本裝置的實用性；通過刮除塊與刮除板配合將可能粘附在刮除板上的雜質進行清理，使刮除板在工作時始終保持干凈狀態；通過收液殼與混勻殼配合，對處理完畢的污水進行固液分離，從而減少了后續污水處理的步驟，縮短了污水處理時間。
（發明人：張永�。�
