公布日：2024.01.16
申請日：2023.12.13
分類號：B01D36/02(2006.01)I;B01D33/44(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I;B01D29/64(2006.01)I
摘要
本發明涉及污水處理領域，具體涉及一種工廠污水處理循環利用設備，包括預處理裝置，預處理裝置的內壁固定連接有過濾裝置，預處理裝置的外表面固定連接有連接管道，連接管道遠離預處理裝置的一端固定連接有凈化裝置，凈化裝置的外表面固定連接有存水箱，能夠將垃圾進行，進行處理，為下一個工序做準備，污水從旋板下流，污水中的塑料袋會在流動過程中被彎鉤鉤住，避免了塑料袋的堆積，將大濾孔覆蓋，旋板的螺旋形狀避免了塑料袋停留，導致堵塞，依然可以流動，在平面上會直接覆蓋，影響流動，三角塊，能阻擋一部分垃圾，污水能從異形管向下流去，經過過濾裝置進行過濾。
權利要求書

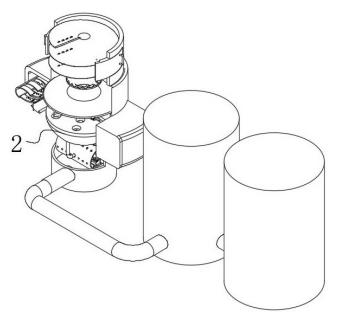

1.一種工廠污水處理循環利用設備，包括預處理裝置（1），其特征在于：所述預處理裝置（1）的內壁固定連接有過濾裝置（2），所述預處理裝置（1）的外表面固定連接有連接管道（3），所述連接管道（3）遠離預處理裝置（1）的一端固定連接有凈化裝置（4），所述凈化裝置（4）的外表面固定連接有存水箱（5）；所述預處理裝置（1）包括外殼（11），所述外殼（11）頂部固定連接有上殼（12），所述外殼的外表面固定連接有收集部件（13），所述外殼（11）內壁靠近處理部件的一端固定連接有圓盤（14），所述圓盤（14）的頂部固定連接有異形管（15），所述異形管（15）的頂部均勻設置有三角塊（16），且異形管（15）的頂部與三角塊（16）的底部固定連接，所述上殼（12）的內壁轉動連接有開合門（17），所述開合門（17）對稱設置有兩個，所述上殼（12）的內壁固定連接有旋板（18），所述旋板（18）的頂部均勻設置有彎鉤（19），且旋板（18）的頂部與彎鉤（19）的底部固定連接；所述過濾裝置（2）包括弧形碗（21），所述弧形碗（21）的頂部固定連接有過濾板（22），所述過濾板（22）的頂部開設有大濾孔（23），所述過濾板（22）內壁靠近中軸線處轉動連接有攪動部件（24），所述弧形碗（21）底部固定連接有大管（25），所述大管（25）內壁滑動連接有小管（26），所述小管（26）的底部固定連接有滾筒（27），所述滾筒（27）的外表面開設有小濾孔（28），所述滾筒（27）內壁靠近中軸線處轉動連接有防堵塞部件（29），所述滾筒（27）的外表面轉動連接有L型管（230）；所述攪動部件（24）包括短柱（241），所述短柱（241）的底部固定連接有連接桿（242），且連接桿（242）的數量為三個，所述連接桿（242）遠離短柱（241）的一端固定連接有弧形板（243），所述短柱（241）的頂部固定連接有頂蓋（244），所述短柱（241）靠近頂蓋（244）的一端固定連接有刮板（245），刮板（245）的數量為三個，刮板（245）的外表面開設有鍵槽（246），刮板（245）的外表面均勻設置有鉤爪（247），且刮板（245）的外表面與鉤爪（247）靠近刮板（245）的一端固定連接，鉤爪（247）遠離刮板（245）的一端轉動連接有圓球（248）；防堵塞部件（29）包括長柱（291），長柱（291）的外表面均勻設置有固定板（292），且長柱（291）的外表面與固定板（292）的底部固定連接，長柱（291）的外表面固定連接有方形盒（293）,方形盒（293）的外表面開設有長槽（2911），方形盒（293）遠離長柱（291）的一端固定連接有接觸板（294），方形盒（293）內壁底部固定連接有束縛部件（296），長柱（291）的外表面均勻設置有U型桿（295），且長柱（291）的外表面與U型桿（295）的兩端固定連接，U型桿（295）的外表面固定連接有滑塊（297），U型桿（295）的外表面均勻設置有短筒（298），且U型桿（295）的外表面與短筒（298）的內壁滑動連接，短筒（298）的兩端開設有滑槽（299），短筒（298）的外表面固定連接有橡膠柱（2910）；收集部件（13）包括槽盒（131），槽盒（131）內壁固定連接有半弧板（132），半弧板（132）的遠離槽盒（131）的一端固定連接有下板（133），下板（133）的數量為四個，下板（133）的頂部均勻設置有刺破部件（134），且下板（133）的頂部與刺破部件（134）的底部固定連接，半弧板（132）遠離下板（133）的一端固定連接有上板（135），上板（135）的底部固定連接有半圓塊（136），半圓塊（136）的內壁轉動連接有小塊（137），所述小塊（137）遠離半圓塊（136）的一端固定連接有彎桿（138），所述下板（133）內壁固定連接有長繩（139），長繩（139）的外表面固定連接有抖塊（1310），所述抖塊（1310）的兩端固定連接有穩定柱（1311），所述下板（133）的頂部固定連接有割刀（1312），所述割刀（1312）的數量為三個，所述槽盒（131）內壁頂部固定連接有排桿（1313）；所述刺破部件（134）包括頂筒（1341），所述頂筒（1341）的外表面開設有引導槽（1342），所述頂筒（1341）的頂部固定連接有頂錐（1343），所述頂筒（1341）的外表面對稱設置有端桿（1344），所述端桿（1344）遠離頂筒（1341）的一端固定連接有斜柱（1345）。
2.根據權利要求1所述的一種工廠污水處理循環利用設備，其特征在于：束縛部件（296）包括底環（2961），底環（2961）的頂部固定連接有圓錐桿（2962），圓錐桿（2962）的頂部固定連接有晃動球（2963），方形盒（293）的內壁固定連接有隔板（2964），隔板（2964）的頂部均勻開設有圓孔（2966），隔板（2964）頂部均勻設置有橡膠桿（2965），且隔板（2964）的頂部與橡膠桿（2965）的底部固定連接。
3.根據權利要求1所述的一種工廠污水處理循環利用設備，其特征在于：所述槽盒（131）的外表面貫穿外殼（11）與外殼（11）內部相連通，所述槽盒（131）的數量對稱設置有兩個，所述異形管（15）貫穿圓盤（14）。
4.根據權利要求1所述的一種工廠污水處理循環利用設備，其特征在于：所述L型管（230）的頂部固定連接有弧形碗（21），所述弧形碗（21）的外表面固定連接有外殼（11）。
發明內容
針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：本發明所述的一種工廠污水處理循環利用設備，包括預處理裝置，所述預處理裝置的內壁固定連接有過濾裝置，所述預處理裝置的外表面固定連接有連接管道，所述連接管道遠離預處理裝置的一端固定連接有凈化裝置，所述凈化裝置的外表面固定連接有存水箱。
優選的，所述預處理裝置包括外殼，所述外殼頂部固定連接有上殼，所述外殼的外表面固定連接有收集部件，所述外殼內壁靠近處理部件的一端固定連接有圓盤，所述圓盤的頂部固定連接有異形管，所述異形管的頂部均勻設置有三角塊，且異形管的頂部與三角塊的底部固定連接，所述上殼的內壁轉動連接有開合門，所述開合門對稱設置有兩個，所述上殼的內壁固定連接有旋板，所述旋板的頂部均勻設置有彎鉤，且旋板的頂部與彎鉤的底部固定連接，能夠將垃圾進行，進行處理，為下一個工序做準備，污水從旋板下流，污水中的塑料袋會在流動過程中被彎鉤鉤住，避免了塑料袋的堆積，將大濾孔覆蓋，旋板的螺旋形狀避免了塑料袋停留，導致堵塞，依然可以流動，在平面上會直接覆蓋，影響流動，三角塊，能阻擋一部分垃圾，污水從異形管向下流去。
優選的，所述過濾裝置包括弧形碗，所述弧形碗的頂部固定連接有過濾板，所述過濾板的頂部開設有大濾孔，所述過濾板內壁靠近中軸線處轉動連接有攪動部件，所述弧形碗底部固定連接有大管，所述大管內壁滑動連接有小管，所述小管的底部固定連接有滾筒，所述滾筒的外表面開設有小濾孔，所述滾筒內壁靠近中軸線處轉動連接有防堵塞部件，所述滾筒外表面轉動連接有L型管，可以將污水中的雜質垃圾處理出來，所述方便后續對水的化學方式凈化，使得后續對污水處理以及污泥的處理效果更好，通過過濾板上的大濾孔對較大的雜質進行初步過濾，經過初過濾后，通過大管和小管流進滾筒，經過小過濾孔進一步過濾，污水流進滾筒內，由于水流流動，導致滾筒在L型管上轉動，通過晃動使得污水中的絮狀物以及污泥不容易發生沉淀，減緩堵塞。
優選的，所述攪動部件包括短柱，所述短柱的底部固定連接有連接桿，且連接桿的數量為三個，所述連接桿遠離短柱的一端固定連接有弧形板，所述短柱的頂部固定連接有頂蓋，所述短柱靠近頂蓋的一端固定連接有刮板，所述刮板的數量為三個，所述刮板的外表面開設有鍵槽，所述刮板的外表面均勻設置有鉤爪，且刮板的外表面與鉤爪靠近刮板的一端固定連接，所述鉤爪遠離刮板的一端轉動連接有圓球，能防止被過濾板攔截下的垃圾等物堆積在過濾板上導致污水變慢或者堵塞，水流通過過濾板流進弧形碗，推動弧形板，使得短柱發生轉動，弧形板和弧形碗內壁接觸，將內壁上的污泥進行刮除，使得污泥不沉積，短柱轉動，刮板將過濾板上的垃圾進行推動，使得垃圾不沉積在過濾板上的，鍵槽能通過水流，減少轉動時的阻力，頂部的頂蓋具有彈性，能使得掉落的垃圾不在短柱頂部發生纏繞，導致運行不流暢，通過頂蓋的彈性使得將垃圾彈到過濾板上，鉤爪能將大濾孔上的長條狀物勾起，防止堵塞，并且鉤爪上的圓球，防止鉤爪和大濾孔接觸發生卡頓。
優選的，所述防堵塞部件包括長柱，所述長柱的外表面均勻設置有固定板，且長柱的外表面與固定板的底部固定連接，所述長柱的外表面固定連接有方形盒,所述方形盒的外表面開設有長槽，所述方形盒遠離長柱的一端固定連接有接觸板，所述方形盒內壁底部固定連接有束縛部件，所述長柱的外表面均勻設置有U型桿，且長柱的外表面與U型桿的兩端固定連接，所述U型桿的外表面固定連接有滑塊，所述U型桿的外表面均勻設置有短筒，且U型桿的外表面與短筒的內壁滑動連接，所述短筒的兩端開設有滑槽，所述短筒的外表面固定連接有橡膠柱，能夠防止小濾孔發生堵塞，保證水流的流通，由于小濾孔較小，容易發生堵塞，水流流進滾筒內，撞擊到固定板上，使得長柱轉動，橡膠柱的形狀是頂端細，然后逐漸變粗，且由于橡膠材質，使得橡膠柱能更好的通入小濾孔，通過變形能更好的出小濾孔，由于在通入小濾孔時，橡膠變形會使得不能通入小濾孔，此形狀能更好通入，在滾筒發生堵塞由于，淤泥的堆積會使得滾筒發生轉動，向重的一邊偏移，短筒上的滑槽在長柱上的滑塊上滑動，向堵塞方向滑動，對堵塞的地方進行著重清理，自動根據堵塞調整，接觸板將淤泥刮進方形盒內，通過長槽將淤泥和污水排出，將石頭和塊狀物保留，防止堵塞小濾孔。
優選的，所述束縛部件包括底環，所述底環的頂部固定連接有圓錐桿，圓錐桿的頂部固定連接有晃動球，所述方形盒的內壁固定連接有隔板，能夠防止石頭和塊狀物從方形盒內掉出，由于方形盒是旋轉，極易容易掉出，導致堵塞，石頭通過隔板上的圓孔掉落到方形盒底部，圓錐桿具有彈性，淤泥和石頭同時掉落到方形盒內，由于淤泥重量，圓錐桿不會晃動，當淤泥通過長槽排出，石頭保留，由于圓錐桿不被束縛，由于晃動球重量，轉動時圓錐桿晃動，和圓孔內壁接觸，使得石頭不容易掉出，橡膠桿是橡膠材質，通過多根橡膠桿將石頭卡住，隔板能夠設置多個，形成隔層，效果更佳，保證收集的石頭和塊狀物不易掉出。
優選的，所述收集部件包括槽盒，所述槽盒內壁固定連接有半弧板，所述半弧板的遠離槽盒的一端固定連接有下板，所述下板的數量為四個，所述下板的頂部均勻設置有刺破部件，且下板的頂部與刺破部件的底部固定連接，所述半弧板遠離下板的一端固定連接有上板，所述上板的底部固定連接有半圓塊，所述半圓塊的內壁轉動連接有小塊，所述小塊遠離半圓塊的一端固定連接有彎桿，所述下板內壁固定連接有長繩，所述長繩的外表面固定連接有抖塊，所述抖塊的兩端固定連接有穩定柱，所述下板的頂部固定連接有割刀，所述割刀的數量為三個，所述槽盒內壁頂部固定連接有排桿，能夠將飲料瓶進行處理、收集，為后面的工序做準備，通過排桿進行阻擋，排桿具有彈性，使得瓶子不會直接掉落，導致掉落位置不好，瓶子掉落到下板上，通過上板上的彎桿對其進行固定，通過小塊可調整彎桿的角度，瓶子掉落到下板上，通過割刀的割破，使得瓶子內的水排出，如果沒有割破，會通過刺破部件進行刺破，上板和下板都具有彈性，通過水流沖擊到抖塊，穩定柱起到平衡的作用，使得抖塊拉扯長繩，下板被拉扯，出現抖動，再復位又會被彎桿擠壓，可快速將瓶內的水排空，減輕下板的承重，使其壽命延長，方便后續拿取瓶子方便，不會因為瓶子有水，瓶子的水潑出，對機器和周邊有污染,槽盒底部需外接管道，方便槽盒內水排出。
優選的，所述刺破部件包括頂筒，所述頂筒的外表面開設有引導槽，所述頂筒的頂部固定連接有頂錐，所述頂筒的外表面對稱設置有端桿，所述端桿遠離頂筒的一端固定連接有斜柱，通過頂錐將瓶子刺破，通過引導槽將瓶子內的水快速排出，通過斜柱將刺開的孔洞擴大。
優選的，所述槽盒的外表面貫穿外殼與外殼內部相連通，所述槽盒的數量對稱設置有兩個，所述異形管貫穿圓盤。
優選的，所述L型管的頂部固定連接有弧形碗，所述弧形碗的外表面固定連接有外殼。
本發明的有益效果如下：
本發明通過設置過濾裝置，可以將污水中的雜質垃圾處理出來，方便后續對水的化學方式凈化，使得后續對污水處理以及污泥的處理效果更好，通過過濾板上的大濾孔對較大的雜質進行初步過濾，經過初過濾后，通過大管和小管流進滾筒，經過小過濾孔進一步過濾，污水流進滾筒內，由于水流流動，導致滾筒在L型管上轉動，通過晃動使得污水中的絮狀物以及污泥不容易發生沉淀，減緩堵塞。
2.本發明通過設置攪動部件，能防止被過濾板攔截下的垃圾等物堆積在過濾板上導致污水變慢或者堵塞，水流通過過濾板流進弧形碗，推動弧形板，使得短柱發生轉動，弧形板和弧形碗內壁接觸，將內壁上的污泥進行刮除，使得污泥不沉積，短柱轉動，刮板將過濾板上的垃圾進行推動，使得垃圾不沉積在過濾板上的，鍵槽能通過水流，減少轉動時的阻力，頂部的頂蓋具有彈性，能使得掉落的垃圾不在短柱頂部發生纏繞，導致運行不流暢，通過頂蓋的彈性使得將垃圾彈到過濾板上，鉤爪能將大濾孔上的長條狀物勾起，防止堵塞，并且鉤爪上的圓球，防止鉤爪和大濾孔接觸發生卡頓。
3.本發明通過設置防堵塞部件，能夠防止小濾孔發生堵塞，保證水流的流通，由于小濾孔較小，容易發生堵塞，水流流進滾筒內，撞擊到固定板上，使得長柱轉動，橡膠柱的形狀是頂端細，然后逐漸變粗，且由于橡膠材質，使得橡膠柱能更好的通入小濾孔，通過變形能更好的出小濾孔，由于在通入小濾孔時，橡膠變形會使得不能通入小濾孔，此形狀能更好通入，在滾筒發生堵塞由于，淤泥的堆積會使得滾筒發生轉動，向重的一邊偏移，短筒上的滑槽在長柱上的滑塊上滑動，向堵塞方向滑動，對堵塞的地方進行著重清理，自動根據堵塞調整，接觸板將淤泥刮進方形盒內，通過長槽將淤泥和污水排出，將石頭和塊狀物保留，防止堵塞小濾孔。
4.本發明通過設置束縛部件，能夠防止石頭和塊狀物從方形盒內掉出，由于方形盒是旋轉，極易容易掉出，導致堵塞，石頭通過隔板上的圓孔掉落到方形盒底部，圓錐桿具有彈性，在淤泥和石頭同時掉落到方形盒內，由于淤泥重量，圓錐桿不會晃動，當淤泥通過長槽排出，石頭保留，由于圓錐桿不被束縛，由于晃動球重量，轉動時圓錐桿晃動，和圓孔內壁接觸，使得石頭不容易掉出，橡膠桿是橡膠材質，通過多根橡膠桿將石頭卡住，隔板能夠設置多個形成隔層，效果更佳，保證收集的石頭和塊狀物不易掉出。
（發明人：王寧;王世友;熊爍）
