公布日：2024.01.16
申請日：2023.11.28
分類號：C02F1/00(2023.01)I;C02F1/28(2023.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I
摘要
本發明公開了一種食用菌生產的污水處理裝置，涉及污水處理裝置技術領域，包括從左至右依次設置的污水池、過濾箱、除味箱，所述污水池和過濾箱之間設置有水泵，所述水泵與污水池之間連通有抽水管，所述水泵與過濾箱之間連通有送水管，所述過濾箱的下端設置有支撐臺。本發明通過在過濾箱內上下設置第一濾網和第二濾網，對食用菌生產的污水中的雜質進行分級過濾，保證過濾的效果和效率；通過設置往復絲桿和滑塊配合帶動出水口在活性炭板的上方左右注水，利于污水在活性炭板上均勻被處理，能夠?qū)⒒钚蕴堪宄浞掷茫覍⒒钚蕴堪蹇刹鹦对O(shè)置，便于對活性炭板進行更換，保證活性炭板的使用性能。
權利要求書

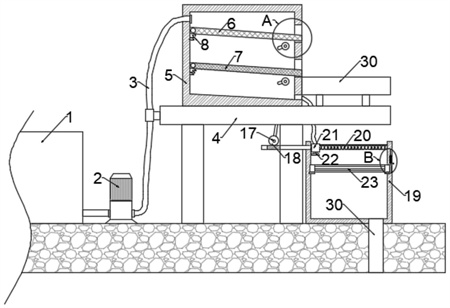

1.一種食用菌生產的污水處理裝置，其特征在于：包括從左至右依次設置的污水池(1)、過濾箱(5)、除味箱(19)，所述污水池(1)和過濾箱(5)之間設置有水泵(2)，所述水泵(2)與污水池(1)之間連通有抽水管，所述水泵(2)與過濾箱(5)之間連通有送水管(3)，所述過濾箱(5)的下端設置有支撐臺(4)，所述過濾箱(5)的內左壁從上至下依次間隔轉動設置有第一濾網(6)、第二濾網(7)，所述第一濾網(6)、第二濾網(7)與過濾箱(5)內左壁之間均固定連接有緩沖彈簧(8)，所述過濾箱(5)的右端從上至下間隔開設有兩個排料口(9)，所述第一濾網(6)、第二濾網(7)的右端均位于排料口(9)處，所述過濾箱(5)的后壁從上至下間隔轉動設置有兩個轉動軸(12)，兩個所述轉動軸(12)分別位于第一濾網(6)、第二濾網(7)的下方，兩個所述轉動軸(12)穿過過濾箱(5)的后壁設置，所述支撐臺(4)的下端固定連接有安裝板，所述安裝板的前端轉動設置有轉動桿(17)，兩個所述轉動軸(12)的軸身均固定套設有轉輪(15)，所述轉輪(15)的外側固定連接有撥桿(16)，所述轉動桿(17)的桿身固定套設有蝸輪(18)，所述除味箱(19)的內部上側轉動設置有往復絲桿(20)，所述往復絲桿(20)左端穿過除味箱(19)的左壁固定連接有蝸桿，且蝸桿與蝸輪(18)嚙合配合，所述往復絲桿(20)的桿身滑動配合有滑塊(21)，所述滑塊(21)的下端連通有出水口(22)，所述過濾箱(5)的右端下側連通有連接軟管，所述連接軟管的另一端穿過滑塊(21)與出水口(22)連通，所述過濾箱(5)的后端設置有驅動組件，所述除味箱(19)內可拆卸設置有活性炭板(23)。
2.根據權利要求1所述的一種食用菌生產的污水處理裝置，其特征在于：所述第一濾網(6)的濾孔孔徑大于第二濾網(7)的濾孔孔徑。
3.根據權利要求1所述的一種食用菌生產的污水處理裝置，其特征在于：所述除味箱(19)的右壁從上至下依次連通開設有活動槽(24)、安裝口(25)，所述活動槽(24)和安裝口(25)共同滑動連接有限位板(26)，所述限位板(26)與活動槽(24)之間固定連接有限位彈簧(28)。
4.根據權利要求3所述的一種食用菌生產的污水處理裝置，其特征在于：所述限位板(26)的上端固定連接有導向桿(27)，所述除味箱(19)的右壁上開設有與活動槽(24)的上側連通的導向槽(29)，且導向桿(27)與導向槽(29)滑動配合，且限位彈簧(28)設置在導向桿(27)的外側，所述導向桿(27)的右端固定連接有操作桿。
5.根據權利要求1所述的一種食用菌生產的污水處理裝置，其特征在于：所述過濾箱(5)的后端固定連接有U型板(10)，所述U型板(10)的后端固定安裝有旋轉電機(11)，所述旋轉電機(11)的輸出端與位于下側的轉動軸(12)固定連接，兩個所述轉動軸(12)的軸身和轉動桿(17)的桿身均固定套接有鏈輪(13)，多個所述鏈輪(13)之間連接有鏈條(14)。
6.根據權利要求1所述的一種食用菌生產的污水處理裝置，其特征在于：所述支撐臺(4)的下端固定連接有多個支撐腿，所述支撐腿的高度大于除味箱(19)的高度。
7.根據權利要求1所述的一種食用菌生產的污水處理裝置，其特征在于：所述支撐臺(4)的上端設置有集料箱(30)，且集料箱(30)位于過濾箱(5)的右端，所述集料箱(30)的上端面低于位于下側的排料口(9)。
8.根據權利要求1所述的一種食用菌生產的污水處理裝置，其特征在于：所述除味箱(19)內側壁固定連接有限位桿，且限位桿貫穿滑塊(21)設置。
發明內容
本發明的目的是為了解決背景技術中提出的污水中存在很多的大顆粒雜質，這些雜質直接排放會對環境造成影響以及食用菌污水含有有害氣體和很大的氣味，不但會讓人產生不適，而且直接排放會造成環境空氣污染的問題，而提出的一種食用菌生產的污水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種食用菌生產的污水處理裝置，包括從左至右依次設置的污水池、過濾箱、除味箱，所述污水池和過濾箱之間設置有水泵，所述水泵與污水池之間連通有抽水管，所述水泵與過濾箱之間連通有送水管，所述過濾箱的下端設置有支撐臺，所述過濾箱的內左壁從上至下依次間隔轉動設置有第一濾網、第二濾網，所述第一濾網、第二濾網與過濾箱內左壁之間均固定連接有緩沖彈簧，所述過濾箱的右端從上至下間隔開設有兩個排料口，所述第一濾網、第二濾網的右端均位于排料口處，所述過濾箱的后壁從上至下間隔轉動設置有兩個轉動軸，兩個所述轉動軸分別位于第一濾網、第二濾網的下方，兩個所述轉動軸穿過過濾箱的后壁設置，所述支撐臺的下端固定連接有安裝板，所述安裝板的前端轉動設置有轉動桿，兩個所述轉動軸的軸身均固定套設有轉輪，所述轉輪的外側固定連接有撥桿，所述轉動桿的桿身固定套設有蝸輪，所述除味箱的內部上側轉動設置有往復絲桿，所述往復絲桿左端穿過除味箱的左壁固定連接有蝸桿，且蝸桿與蝸輪嚙合配合，所述往復絲桿的桿身滑動配合有滑塊，所述滑塊的下端連通有出水口，所述過濾箱的右端下側連通有連接軟管，所述連接軟管的另一端穿過滑塊與出水口連通，所述過濾箱的后端設置有驅動組件，所述除味箱內可拆卸設置有活性炭板。
根據上述的一種食用菌生產的污水處理裝置，所述第一濾網的濾孔孔徑大于第二濾網的濾孔孔徑。
根據上述的一種食用菌生產的污水處理裝置，所述除味箱的右壁從上至下依次連通開設有活動槽、安裝口，所述活動槽和安裝口共同滑動連接有限位板，所述限位板與活動槽之間固定連接有限位彈簧。
根據上述的一種食用菌生產的污水處理裝置，所述限位板的上端固定連接有導向桿，所述除味箱的右壁上開設有與活動槽的上側連通的導向槽，且導向桿與導向槽滑動配合，且限位彈簧設置在導向桿的外側，所述導向桿的右端固定連接有操作桿。
根據上述的一種食用菌生產的污水處理裝置，所述過濾箱的后端固定連接有U型板，所述U型板的后端固定安裝有旋轉電機，所述旋轉電機的輸出端與位于下側的轉動軸固定連接，兩個所述轉動軸的軸身和轉動桿的桿身均固定套接有鏈輪，多個所述鏈輪之間連接有鏈條。
根據上述的一種食用菌生產的污水處理裝置，所述支撐臺的下端固定連接有多個支撐腿，所述支撐腿的高度大于除味箱的高度。
根據上述的一種食用菌生產的污水處理裝置，所述支撐臺的上端設置有集料箱，且集料箱位于過濾箱的右端，所述集料箱的上端面低于位于下側的排料口。
根據上述的一種食用菌生產的污水處理裝置，所述除味箱內側壁固定連接有限位桿，且限位桿貫穿滑塊設置。
與現有技術相比，本發明的有益效果是：
1、本發明通過在過濾箱內上下設置第一濾網和第二濾網，對食用菌生產的污水中的雜質進行分級過濾，且設置撥桿抖動第一濾網和第二濾網，便于對第一濾網和第二濾網上的雜質向右排出過濾箱，保證第一濾網和第二濾網的過濾效率。
2、本發明通過設置往復絲桿和滑塊配合帶動出水口在活性炭板的上方左右注水，利于污水在活性炭板上均勻被處理，避免出水口固定導致一部分活性炭板被過分使用，而一部分活性炭板未被利用的情況，且將活性炭板可拆卸設置，便于對活性炭板進行更換，保證活性炭板的使用性能。
（發明人：林啟相;焦玉霞;趙峰）
