公布日：2024.01.16

申請日：2023.11.22

分類號：C02F1/00(2023.01)I;C02F1/28(2023.01)I;B01F35/11(2022.01)I;B01F35/12(2022.01)I;B01F35/71(2022.01)I;B01F27/2323(2022.01)I;B01F27/55(2022.01)I;

B01F27/706(2022.01)I;B01F27/95(2022.01)I

摘要

本發明公開了一種用于生活污水處理的除臭系統及方法，包括流通機構，流通機構的頂部固定安裝有清潔機構，流通機構的內部轉動安裝有攪動機構，流通機構的外壁上固定安裝有多個導流機構；通過設置可轉動的轉臺式導流板，以及在第一分流槽的內部設置多個可進行滑動的刷筒，使得多個第一分流槽的內腔得以被滑動的刷筒進行刷掃雜質避免堵塞；另一方面，使得轉臺式導流板同步隨著多個撐板和刷筒發生轉動，從而轉換每個第一分流槽與進水管、出水管的連通方向，對第一分流槽的內腔實現反沖去除雜質，更有利于提升對轉臺式導流板內部雜質的清除效率。

權利要求書

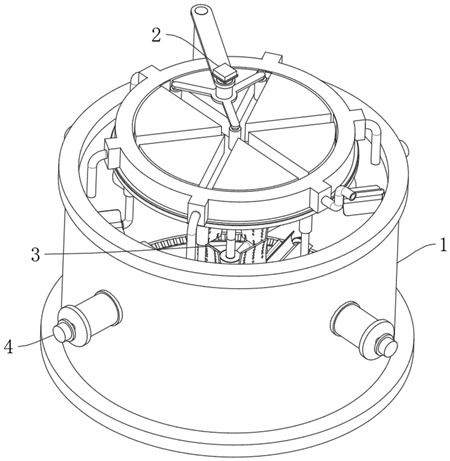

1.一種用于生活污水處理的除臭裝置，包括流通機構（1），所述流通機構（1）的頂部固定安裝有清潔機構（2）；其特征在于：所述流通機構（1）的內部轉動安裝有攪動機構（3），所述流通機構（1）的外壁上固定安裝有多個導流機構（4）；所述流通機構（1）包括處理桶（101），所述處理桶（101）的頂部呈敞口狀設置，且所述處理桶（101）的頂部敞口處固定安裝有托板（102），所述托板（102）的頂部固定安裝有環形導流罩（103），所述環形導流罩（103）的外壁固定安裝有一個進水管（104）和多個出水管（105），且所述環形導流罩（103）的內部設有與托板（102）轉動連接的轉臺式導流板（106），所述轉臺式導流板（106）的內部開設有多個相互交叉的第一分流槽（107），且所述環形導流罩（103）的內部開設有多個與第一分流槽（107）、出水管（105）及進水管（104）相連通的第二分流槽（108），所述清潔機構（2）包括固定安裝在處理桶（101）頂部的支撐架（21），所述支撐架（21）的頂部固定安裝有第一電機（22），所述第一電機（22）的輸出軸端部固定連接有第一銜接型轉軸（23），所述第一銜接型轉軸（23）的底部固定安裝有多個撐板（24），多個所述撐板（24）的底部都轉動安裝有刷筒（25），且多個所述刷筒（25）滑動安裝在第一分流槽（107）的內腔；所述進水管（104）與多個出水管（105）都圍繞在環形導流罩（103）的外壁呈環形依次等距狀態布置，每兩個所述刷筒（25）之間的直線距離長度與每兩個第一分流槽（107）之間距離長度一致，且所述刷筒（25）的外圓周直徑長度與第一分流槽（107）的內腔寬度一致；所述導流機構（4）包括固定安裝在處理桶（101）外壁上的中空型通管（41），所述中空型通管（41）的外壁固定安裝有防水密封圈（42），所述中空型通管（41）延伸出處理桶（101）外壁的一端螺紋連接有底蓋（43）；所述底蓋（43）的外壁上固定安裝有第二電機（44），所述第二電機（44）的輸出軸端部固定連接有延伸進中空型通管（41）內腔的第三銜接型轉軸（45），所述第三銜接型轉軸（45）的外壁上至少套設有兩個過濾墊材（49），且兩個所述過濾墊材（49）之間設有與第三銜接型轉軸（45）固定連接有柱形轉塊（46）；所述柱形轉塊（46）的外壁開設有兩個水平槽（47），且所述柱形轉塊（46）的外壁開設有與兩個水平槽（47）相連通的傾斜槽（48），所述水平槽（47）的內部滑動安裝有滑塊（412），所述中空型通管（41）的內壁上固定安裝有限位塊（410），所述限位塊（410）的內部滑動安裝有與滑塊（412）固定連接的移動架（411），且所述移動架（411）的一端固定連接有弧形濾板（413）。

2.根據權利要求1所述的一種用于生活污水處理的除臭裝置，其特征在于：所述托板（102）的底部固定安裝有多個與處理桶（101）固定連接的承托架（109），且多個所述承托架（109）的外壁上都轉動安裝有第一攪拌葉片（110）。

3.根據權利要求2所述的一種用于生活污水處理的除臭裝置，其特征在于：多個所述進水管（104）與第一攪拌葉片（110）之間呈一一對應狀態布置。

4.根據權利要求3所述的一種用于生活污水處理的除臭裝置，其特征在于：所述攪動機構（3）包括穿透過托板（102）與轉臺式導流板（106）固定連接的第二銜接型轉軸（31），所述第二銜接型轉軸（31）與托板（102）和處理桶（101）之間呈轉動連接狀態設置，所述第二銜接型轉軸（31）的外壁固定連接有多個延伸架（32），多個所述延伸架（32）的一端都轉動連接有水平轉筒（33），所述水平轉筒（33）的外壁固定安裝有多個第二攪拌葉片（34）。

5.根據權利要求4所述的一種用于生活污水處理的除臭裝置，其特征在于：所述水平轉筒（33）遠離延伸架（32）的一端固定安裝有錐形齒輪塊（35），所述處理桶（101）的內壁上固定安裝有與錐形齒輪塊（35）嚙合的錐形齒輪環（36）。

6.根據權利要求5所述的一種用于生活污水處理的除臭裝置的除臭方法，其特征在于，具體操作步驟如下：S1、首先將污水與進水管（104）連通，同步啟動第一電機（22）使得第一銜接型轉軸（23）、撐板（24）和刷筒（25）發生旋轉，以此帶動轉臺式導流板（106）轉動，使得多個第一分流槽（107）逐步與第二分流槽（108）連通，繼而將污水進行分散引流流通；S2、污水經由多個出水管（105）進行分散流通排出落至處理桶（101）的內部，污水流下時與第一攪拌葉片（110）接觸而帶動第一攪拌葉片（110）轉動，繼而使得污水中的雜質受到撞擊而進行雜質與水的分離，對雜質進行初步剔出處理工作；S3、水和雜質進入到處理桶（101）的內部后，受轉動的轉臺式導流板（106）帶動第二銜接型轉軸（31）旋轉，繼而同步使得水平轉筒（33）、第二攪拌葉片（34）旋轉在處理桶（101）的底部，并對其底部黏附的雜質進行刮除；S4、當水平轉筒（33）在處理桶（101）底部旋轉的同時，通過結合第三銜接型轉軸（45）和柱形轉塊（46）的設置，使得水平轉筒（33）帶動相應的第二攪拌葉片（34）發生自轉，繼而在處理桶（101）的底部進行旋轉角度，避免雜質沉淀，使得雜質上�。�S5、同步啟動第二電機（44），使得第三銜接型轉軸（45）帶動柱形轉塊（46）旋轉，繼而使得滑塊（412）帶動移動架（411）和弧形濾板（413）在其外壁進行平移，從而在處理桶（101）的內腔將污水向中空型通管（41）內腔進行來回引流，并經由過濾墊材（49）進行雙重過濾將雜質吸附濾除。

發明內容

為了克服現有技術的上述缺陷，本發明的實施例提供一種用于生活污水處理的除臭系統及方法，通過使得第一攪拌葉片與流通的污水發生撞擊，而使污水中的水與雜質分離，并通過水平轉筒帶動第二攪拌葉片整體自轉，將沉淀在處理桶底部的雜質翻起，再通過導流機構的設置，使得雜質進入到過濾墊材的內部后吸附去除，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種用于生活污水處理的除臭系統，包括流通機構，所述流通機構的頂部固定安裝有清潔機構；

所述流通機構的內部轉動安裝有攪動機構，所述流通機構的外壁上固定安裝有多個導流機構；

所述流通機構包括處理桶，所述處理桶的頂部呈敞口狀設置，且所述處理桶的頂部敞口處固定安裝有托板，所述托板的頂部固定安裝有環形導流罩，所述環形導流罩的外壁固定安裝有一個進水管和多個出水管，且所述環形導流罩的內部設有與托板轉動連接的轉臺式導流板，所述轉臺式導流板的內部開設有多個相互交叉的第一分流槽，且所述環形導流罩的內部開設有多個與第一分流槽、出水管及進水管相連通的第二分流槽，所述清潔機構包括固定安裝在處理桶頂部的支撐架，所述支撐架的頂部固定安裝有第一電機，所述第一電機的輸出軸端部固定連接有第一銜接型轉軸，所述第一銜接型轉軸的底部固定安裝有多個撐板，多個所述撐板的底部都轉動安裝有刷筒，且多個所述刷筒滑動安裝在第一分流槽的內腔。

在一個優選地實施方式中，所述托板的底部固定安裝有多個與處理桶固定連接的承托架，且多個所述承托架的外壁上都轉動安裝有第一攪拌葉片。

在一個優選地實施方式中，所述進水管與多個出水管都圍繞在環形導流罩的外壁呈環形依次等距狀態布置，多個所述進水管與第一攪拌葉片之間呈一一對應狀態布置。

在一個優選地實施方式中，每兩個所述刷筒之間的直線距離長度與每兩個第一分流槽之間距離長度一致，且所述刷筒的外圓周直徑長度與第一分流槽的內腔寬度一致。

在一個優選地實施方式中，所述攪動機構包括穿透過托板與轉臺式導流板固定連接的第二銜接型轉軸，所述第二銜接型轉軸與托板和處理桶之間呈轉動連接狀態設置，所述第二銜接型轉軸的外壁固定連接有多個延伸架，多個所述延伸架的一端都轉動連接有水平轉筒，所述水平轉筒的外壁固定安裝有多個第二攪拌葉片。

在一個優選地實施方式中，所述水平轉筒遠離延伸架的一端固定安裝有錐形齒輪塊，所述處理桶的內壁上固定安裝有與錐形齒輪塊嚙合的錐形齒輪環。

在一個優選地實施方式中，所述導流機構包括固定安裝在處理桶外壁上的中空型通管，所述中空型通管的外壁固定安裝有防水密封圈，所述中空型通管延伸出處理桶外壁的一端螺紋連接有底蓋。

在一個優選地實施方式中，所述底蓋的外壁上固定安裝有第二電機，所述第二電機的輸出軸端部固定連接有延伸進中空型通管內腔的第三銜接型轉軸，所述第三銜接型轉軸的外壁上至少套設有兩個過濾墊材，且兩個所述過濾墊材之間設有與第三銜接型轉軸固定連接有柱形轉塊。

在一個優選地實施方式中，所述柱形轉塊的外壁開設有兩個水平槽，且所述柱形轉塊的外壁開設有與兩個水平槽相連通的傾斜槽，所述水平槽的內部滑動安裝有滑塊，所述中空型通管的內壁上固定安裝有限位塊，所述限位塊的內部滑動安裝有與滑塊固定連接的移動架，且所述移動架的一端固定連接有弧形濾板。

在一個優選地實施方式中，一種用于生活污水處理的除臭系統的除臭方法，具體操作步驟如下：

S1、首先將污水與進水管連通，同步啟動第一電機使得第一銜接型轉軸、撐板和刷筒發生旋轉，以此帶動轉臺式導流板轉動，使得多個第一分流槽逐步與第二分流槽連通，繼而將污水進行分散引流流通；

S2、污水經由多個出水管進行分散流通排出落至處理桶的內部，污水流下時與第一攪拌葉片接觸而帶動第一攪拌葉片轉動，繼而使得污水中的雜質受到撞擊而進行雜質與水的分離，對雜質進行初步剔出處理工作；

S3、水和雜質進入到處理桶的內部后，受轉動的轉臺式導流板帶動第二銜接型轉軸旋轉，繼而同步使得水平轉筒、第二攪拌葉片旋轉在處理桶的底部，并對其底部黏附的雜質進行刮除；

S4、當水平轉筒在處理桶底部旋轉的同時，通過結合第三銜接型轉軸和柱形轉塊的設置，使得水平轉筒帶動相應的第二攪拌葉片發生自轉，繼而在處理桶的底部進行旋轉角度，避免雜質沉淀，使得雜質上��；

S5、同步啟動第二電機，使得第三銜接型轉軸帶動柱形轉塊旋轉，繼而使得滑塊帶動移動架和弧形濾板在其外壁進行平移，從而在處理桶的內腔將污水向中空型通管內腔進行來回引流，并經由過濾墊材進行雙重過濾將雜質吸附濾除。

本發明的技術效果和優點：

1、本發明通過設置可轉動的轉臺式導流板，以及在第一分流槽的內部設置多個可進行滑動的刷筒，使得多個第一分流槽的內腔得以被滑動的刷筒進行刷掃雜質避免堵塞，另一方面，使得轉臺式導流板同步隨著多個撐板和刷筒發生轉動，從而轉換每個第一分流槽與進水管、出水管的連通方向，對第一分流槽的內腔實現反沖去除雜質，更有利于提升對轉臺式導流板內部雜質的清除效率；

2、本發明通過在出水管的底部設置多個可進行轉動的第一攪拌葉片，使得流通的污水沖擊到第一攪拌葉片的表面時帶動第一攪拌葉片發生轉動，繼而與污水中的雜質發生撞擊，使得污水中的水與雜質進行分離，繼而更便于提升后續對污水中雜質清理的效率；

3、本發明通過設置與轉臺式導流板進行同步轉動的第二銜接型轉軸，使其同步帶動延伸架和水平轉筒整體轉動，并結合相互嚙合的錐形齒輪塊和錐形齒輪環的設置，使得水平轉筒帶動第二攪拌葉片整體自轉，繼而對處理桶底部的污水進行旋轉攪動，進而將沉淀在處理桶底部的雜質進行翻起，以避免雜質沉淀；

4、本發明通過使得移動架及弧形濾板整體在處理桶的內部進行往復平移運動，以用于將向中空型通管的內腔進行引導，從而使得雜質進入到過濾墊材的內部后吸附去除，從而實現大大減少污水中雜質含量的作用，對污水中的臭味來源進行去除，更便于日常使用。

（發明人：陳君;姚俊;王琰）
