公布日：2024.01.16
申請日：2023.11.09
分類號：C02F9/00(2023.01)I;C02F1/32(2023.01)N;C02F3/30(2023.01)N;C02F3/12(2023.01)N
摘要
本發明公開了一種地埋式撬裝一體化污水處理設備，包括污水處理總系統，所述污水處理總系統包括：處理系統，處理系統用于生活污水的過濾分離處理，加藥系統，所述加藥系統負責向處理系統前端加藥，消毒系統，所述消毒系統為處理系統出水前的紫外線消毒系統在線儀表系統，所述在線儀表系統為在線測量水質自動分析的儀表，能夠上傳信息和遠程控制，柵渣提升系統，所述柵渣提升系統負責根據處理系統柵前柵后液位自動控制運行，控制系統，所述控制系統負責通過編程對處理系統各個部件和工藝進行自動化的運行和控制，帶有遠程連接和監控功能，曝氣系統，所述曝氣系統為傳統的活性污泥法，生化系統，所述生化系統負責向處理系統進行供氧。
權利要求書
1.一種地埋式撬裝一體化污水處理設備，包括污水處理總系統，其特征在于，所述污水處理總系統包括：處理系統，處理系統用于生活污水的過濾分離處理；加藥系統，所述加藥系統負責向處理系統前端加藥；消毒系統，所述消毒系統為處理系統出水前的紫外線消毒系統在線儀表系統，所述在線儀表系統為在線測量水質自動分析的儀表，能夠上傳信息和遠程控制；柵渣提升系統，所述柵渣提升系統負責根據處理系統柵前柵后液位自動控制運行；控制系統，所述控制系統負責通過編程對處理系統各個部件和工藝進行自動化的運行和控制，帶有遠程連接和監控功能；曝氣系統，所述曝氣系統為傳統的活性污泥法；生化系統，所述生化系統負責向處理系統進行供氧；視頻監控系統，所述視頻監控系統具有遠程連接功能，負責在各種角度下對處理系統各個部件的運行情況進行觀察。

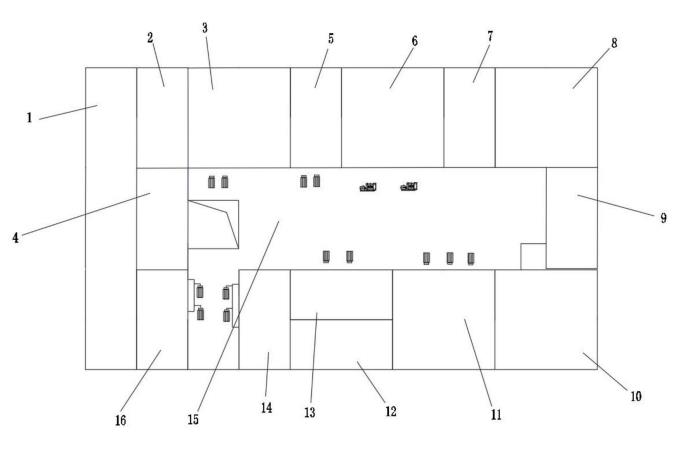

2.根據權利要求1所述的一種地埋式撬裝一體化污水處理設備，其特征在于，所述處理系統包括調節池(1)，所述調節池(1)一端連接有進水電動調節閥，進水電動調節閥一端連接有格柵機(2)，格柵機(2)一端連接有進水提升泵，格柵機(2)一側連接有柵渣間(4)，進水提升泵一端連接有前置厭氧釋磷池(3)，還包括沉淀池(11)，前置厭氧釋磷池(3)與沉淀池(11)之間設置有交錯分布的好氧池和缺氧池，沉淀池(11)一端連接有MBR池(13)，MBR池(13)一端連接有清水池(14)，清水池(14)一端連接有儲泥池(16)，儲泥池(16)一端連接有排泥泵，MBR池(13)一端連接有過濾池(12)，各個部件之間通過工藝管網進行連接。
3.根據權利要求2所述的一種地埋式撬裝一體化污水處理設備，其特征在于，所述前置厭氧釋磷池(3)一端連接有第一缺氧池(5)，第一缺氧池(5)一端連接有第一好氧池(6)，第一好氧池(6)一端連接有第二缺氧池(7)，第二缺氧池(7)一端連接有第二好氧池(8)，第二好氧池(8)一端連接有第三缺氧池(9)，第三缺氧池(9)一端連接有第三好氧池(10)，第三好氧池(10)一端連接于沉淀池(11)。
4.根據權利要求2所述的一種地埋式撬裝一體化污水處理設備，其特征在于，所述進水電動調節閥支持模擬量或者數字量并根據調節池(1)液位進行自動控制進行量大小，所述格柵機(2)為階梯格柵，連接有自動清洗裝置，所述進水提升泵為干式自吸泵，泵體與工藝管網之間通過快裝接頭進行連接。
5.根據權利要求2所述的一種地埋式撬裝一體化污水處理設備，其特征在于，所述設備間(15)連接有帶有遠程控制和人臉識別監控功能的電子鎖。
6.根據權利要求2所述的一種地埋式撬裝一體化污水處理設備，其特征在于，所述調節池(1)安裝于設備的最底層，格柵機(2)也置于設備內部。
7.根據權利要求1所述的一種地埋式撬裝一體化污水處理設備，其特征在于，所述處理系統內的工藝設備都置于設備內部，工藝管網及設備均為可觸及布置，工藝管網和設備連接處均采用快裝接頭。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種地埋式撬裝一體化污水處理設備。
為了實現上述目的，本發明采用了如下技術方案：
一種地埋式撬裝一體化污水處理設備，包括污水處理總系統，所述污水處理總系統包括：
處理系統，處理系統用于生活污水的過濾分離處理；
加藥系統，所述加藥系統負責向處理系統前端加藥；
消毒系統，所述消毒系統為處理系統出水前的紫外線消毒系統
在線儀表系統，所述在線儀表系統為在線測量水質自動分析的儀表，能夠上傳信息和遠程控制；
柵渣提升系統，所述柵渣提升系統負責根據處理系統柵前柵后液位自動控制運行；
控制系統，所述控制系統負責通過編程對處理系統各個部件和工藝進行自動化的運行和控制，帶有遠程連接和監控功能；
曝氣系統，所述曝氣系統為傳統的活性污泥法；
生化系統，所述生化系統負責向處理系統進行供氧；
視頻監控系統，所述視頻監控系統具有遠程連接功能，負責在各種角度下對處理系統各個部件的運行情況進行觀察。
作為本發明再進一步的方案：所述處理系統包括調節池，所述調節池一端連接有進水電動調節閥，進水電動調節閥一端連接有格柵機，格柵機一端連接有進水提升泵，格柵機一側連接有柵渣間，進水提升泵一端連接有前置厭氧釋磷池，還包括沉淀池，前置厭氧釋磷池與沉淀池之間設置有交錯分布的好氧池和缺氧池，沉淀池一端連接有MBR池，MBR池一端連接有清水池，清水池一端連接有儲泥池，儲泥池一端連接有排泥泵，MBR池一端連接有過濾池，各個部件之間通過工藝管網進行連接。
作為本發明再進一步的方案：所述前置厭氧釋磷池一端連接有第一缺氧池，第一缺氧池一端連接有第一好氧池，第一好氧池一端連接有第二缺氧池，第二缺氧池一端連接有第二好氧池，第二好氧池一端連接有第三缺氧池，第三缺氧池一端連接有第三好氧池，第三好氧池一端連接于沉淀池。
作為本發明再進一步的方案：所述進水電動調節閥支持模擬量或者數字量并根據調節池液位進行自動控制進行量大小，所述格柵機為階梯格柵，連接有自動清洗裝置，所述進水提升泵為干式自吸泵，泵體與工藝管網之間通過快裝接頭進行連接。
作為本發明再進一步的方案：所述設備間連接有帶有遠程控制和人臉識別監控功能的電子鎖。
作為本發明再進一步的方案：所述調節池安裝于設備的最底層，格柵機也置于設備內部。
作為本發明再進一步的方案：所述處理系統內的工藝設備都置于設備內部，工藝管網及設備均為可觸及布置，工藝管網和設備連接處均采用快裝接頭。
本發明的有益效果為：
1.通過各個可遠程控制的部件和系統配合遠程智慧水務系統可遠程控制各個部件的運行和監測運行狀態的數據，通過隨時在線的專業技術人員可在出現問題時進行解決，實現了真正的無人值守，便于在專業技術人員稀缺的地區使用裝置。
2.通過電子鎖的人臉識別功能可防止外人誤入，保證了運行的安全，通過遠程監控可在任何人進出設備間開啟電子鎖時進行提示和記錄，對人員進行監測。
3.通過安裝于設備最底層的調節池與地面保持一點的距離，可保證來水溫度不受環境影響而損失，有利于高原、高寒地區的應用。
4.工藝設備都置于設備內部，工藝管網及設備均為可觸及布置，工藝管網和設備連接處均采用快裝接頭，無需埋地，無潛水設備，方便維護及檢修，過水工藝管線全部采用不銹鋼材質，長期耐用。
（發明人：王治江;唐偉）
