公布日：2024.01.16
申請日：2023.11.09
分類號：C02F3/12(2023.01)I
摘要
本發明公開了一種MBR污水處理裝置及其處理方法，包括循環管，其內設置有：圓周陣列布置的MBR膜管，且多個MBR膜管上設置有居中布置的安裝部；第一攪拌組件，其包括轉動設置于安裝部上的活動圈板，所述活動圈板上固定安裝有多個呈圓周陣列布置的直刃式槳葉件；第二攪拌組件，其包括固定安裝于活動圈板上的臺型導流殼，所述臺型導流殼上周向轉動設置有多個擾流槳。本發明提供的MBR污水處理裝置及其處理方法，當污水通過曝氣之后，而使得污水中攜帶大量氧氣氣泡，在通過時被破碎而溶于污水中，然后再通過螺旋加熱環加熱至預定溫度，使得在充足氧氣下和適宜溫度下的污水中微生物活性最大，從而加速污水反應效率，縮短處理周期。
權利要求書
1.一種MBR污水處理裝置，其特征在于，包括循環管(1)，其內設置有：圓周陣列布置的MBR膜管(25)，且多個MBR膜管(25)上設置有居中布置的安裝部；第一攪拌組件(2)，其包括轉動設置于安裝部上的活動圈板(21)，所述活動圈板(21)上固定安裝有多個呈圓周陣列布置的直刃式槳葉件(24)；第二攪拌組件(3)，其包括固定安裝于活動圈板(21)上的臺型導流殼(32)，所述臺型導流殼(32)上周向轉動設置有多個擾流槳(34)。
2.根據權利要求1所述的一種MBR污水處理裝置，其特征在于，所述直刃式槳葉件(24)根據結構分為第一刀片(241)、第二刀片(242)，所述第一刀片(241)平行于活動圈板(21)布置，所述第二刀片(242)垂直于第一刀片(241)布置。

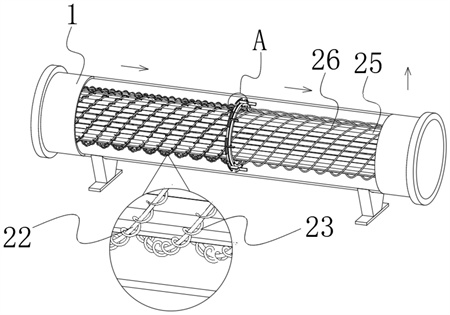

3.根據權利要求1所述的一種MBR污水處理裝置，其特征在于，圓周陣列布置的多個所述MBR膜管(25)外圍螺旋環繞設置有一端固定所述安裝部上的螺旋曝氣管(22)；所述螺旋曝氣管(22)上開設有朝向所述MBR膜管(25)，且沿水流方向傾斜布置的氣孔，所述氣孔用于引導使污水螺旋流動。
4.根據權利要求3所述的一種MBR污水處理裝置，其特征在于，所述螺旋曝氣管(22)的外圍螺旋環繞設置有網格網(23)，所述網格網(23)橫截面的半徑為3cm，且網眼呈菱形結構，采用0.03mm的不銹鋼絲編織而成。
5.根據權利要求1所述的一種MBR污水處理裝置，其特征在于，所述活動圈板(21)上開設有導流腔(31)，所述導流腔(31)連通于臺型導流殼(32)。
6.根據權利要求1所述的一種MBR污水處理裝置，其特征在于，所述臺型導流殼(32)上開設有多個呈圓周陣列布置的排污孔(33)，所述擾流槳(34)周向轉動于排污孔(33)內。
7.根據權利要求1所述的一種MBR污水處理裝置，其特征在于，圓周陣列布置的多個所述MBR膜管(25)外圍螺旋環繞設置有一端固定所述安裝部上的螺旋加熱環(26)；所述螺旋加熱環(26)位于出水方向布置。
8.根據權利要求1所述的一種MBR污水處理裝置，其特征在于，還包括設置在污水池底部、且貼合兩側池壁布置的并聯管(6)，多個所述循環管(1)兩個并聯管(6)的相鄰一側，且出水口上固定聯通有沿豎直方向向上布置的對流管(5)，兩排的所述對流管(5)的出水口相鄰布置；兩個所述并聯管(6)之間連通有位于多個循環管(1)之間布置的供污管(4)。
9.一種MBR污水的處理方法，應用于上述權利要求1-8任一項所述的MBR污水處理裝置，包括以下步驟：S01、污水泵運行將污水由供污管(4)從污水池底部的中心抽入并聯管(6)內后，分別排入循環管(1)內；S02、進入循環管(1)內的污水通過MBR膜管(25)上，并在螺旋曝氣管(22)曝氣作用下，使得污水發生旋轉，且靠近所述MBR膜管(25)處也會形成環繞流，而噴射的氣泡會掛在網格網(23)上，使通過的污水攜帶大量氧氣氣泡；S03、污水繼續流動下通過第一攪拌組件(2)，因為污水自帶旋轉，就會帶動活動圈板(21)旋轉，從而驅使直刃式槳葉件(24)對大量氧氣氣泡進行破碎，溶于污水中；S04、在上述步驟3中，MBR膜管(25)倒流下污水進入并帶動第二攪拌組件(3)內的擾流槳(34)旋轉，從而加速第一攪拌組件(2)的轉速，同時擾流槳(34)對大量氧氣氣泡也進行破碎，溶于污水中。S05、通過破碎后進入螺旋加熱環(26)，使水溫保持在50℃，然后排入對流管(5)最后排出，且兩排的對流管(5)水流方向相互沖擊，最后使得污水池內液體擾動循環。
發明內容
本發明的目的是提供一種MBR污水處理裝置及其處理方法，解決上述問題。
為了實現上述目的，本發明提供如下技術方案：一種MBR污水處理裝置，包括循環管，其內設置有：
圓周陣列布置的MBR膜管，且多個MBR膜管上設置有居中布置的安裝部；
第一攪拌組件，其包括轉動設置于安裝部上的活動圈板，所述活動圈板上固定安裝有多個呈圓周陣列布置的直刃式槳葉件；
第二攪拌組件，其包括固定安裝于活動圈板上的臺型導流殼，所述臺型導流殼上周向轉動設置有多個擾流槳。
作為優選的，所述直刃式槳葉件根據結構分為第一刀片、第二刀片，所述第一刀片平行于活動圈板布置，所述第二刀片垂直于第一刀片布置。
作為優選的，圓周陣列布置的多個所述MBR膜管外圍螺旋環繞設置有一端固定所述安裝部上的螺旋曝氣管；
所述螺旋曝氣管上開設有朝向所述MBR膜管，且沿水流方向傾斜布置的氣孔，所述氣孔用于引導使污水螺旋流動。
作為優選的，所述螺旋曝氣管的外圍螺旋環繞設置有網格網，所述網格網橫截面的半徑為3cm，且網眼呈菱形結構，采用0.03mm的不銹鋼絲編織而成。
作為優選的，所述活動圈板上開設有導流腔，所述導流腔連通于臺型導流殼。
作為優選的，所述臺型導流殼上開設有多個呈圓周陣列布置的排污孔，所述擾流槳周向轉動于排污孔內。
作為優選的，圓周陣列布置的多個所述MBR膜管外圍螺旋環繞設置有一端固定所述安裝部上的螺旋加熱環；
所述螺旋加熱環位于出水方向布置。
作為優選的，還包括設置在污水池底部、且貼合兩側池壁布置的并聯管，多個所述循環管兩個并聯管的相鄰一側，且出水口上固定聯通有沿豎直方向向上布置的對流管，兩排的所述對流管的出水口相鄰布置；
兩個所述并聯管之間連通有位于多個循環管之間布置的供污管。
一種MBR污水的處理方法，應用于上述方案中所述的MBR污水處理裝置，包括以下步驟：
S01、污水泵運行將污水由供污管從污水池底部的中心抽入并聯管內后，分別排入循環管內；
S02、進入循環管內的污水通過MBR膜管上，并在螺旋曝氣管曝氣作用下，使得污水發生旋轉，且靠近所述MBR膜管處也會形成環繞流，而噴射的氣泡會掛在網格網上，使通過的污水攜帶大量氧氣氣泡；
S03、污水繼續流動下通過第一攪拌組件，因為污水自帶旋轉，就會帶動活動圈板旋轉，從而驅使直刃式槳葉件對大量氧氣氣泡進行破碎，溶于污水中；
S04、在上述步驟3中，MBR膜管倒流下污水進入并帶動第二攪拌組件內的擾流槳旋轉，從而加速第一攪拌組件的轉速，同時擾流槳對大量氧氣氣泡也進行破碎，溶于污水中。
S05、通過破碎后進入螺旋加熱環，使水溫保持在50℃，然后排入對流管最后排出，且兩排的對流管水流方向相互沖擊，最后使得污水池內液體擾動循環。
在上述技術方案中，本發明提供的一種MBR污水處理裝置及其處理方法，具備以下有益效果：通過循環管內流動的水流沖擊活動圈板，使得活動圈板沿著循環管內部呈螺旋方向轉動，并使直刃式槳葉件旋轉，同時第二攪拌組件設置于活動圈板上，所以當水流通過的時候也會旋轉且對第一攪拌組件起到加速作用，所以當污水通過曝氣之后，而使得污水中攜帶大量氧氣氣泡，在通過時被破碎而溶于污水中，然后再通過螺旋加熱環加熱至預定溫度，使得在充足氧氣下和適宜溫度下的污水中微生物活性最大，從而加速污水反應效率，縮短處理周期。
（發明人：祝婭;杜惠洋;張寅）
