公布日：2024.12.27
申請日：2024.11.27
分類號：C02F1/40(2023.01)I;C02F1/52(2023.01)I;C02F1/66(2023.01)I;C02F1/50(2023.01)I;C02F103/32(2006.01)N
摘要
本發明涉及廢水處理技術領域，尤其是一種豆干加工用廢水處理裝置，包括廢水處理箱以及安裝在其底部的支撐座：所述廢水處理箱的底部安裝有電動伸縮桿，在所述電動伸縮桿的頂部與廢水處理箱的側壁之間安裝有調控組件；所述外管固定安裝在物料投放組件上，所述內管位于外管的內側，且外管的內壁與內管的外表面相互貼合，若干所述漏液孔呈環形陣列分布在內管與外管上；其中，所述外管的一端延伸至物料投放組件的外部，所述內管的一端通過管道與供液設備連接。本發明利用外管與內管的轉對轉動，調節兩根管之間的漏液孔的位置，將試劑間歇性的投入箱體中，并配合往復上下的擋板對箱體內的廢水進行攪動，這樣的話，能夠有效的實現對廢水的處理。
權利要求書

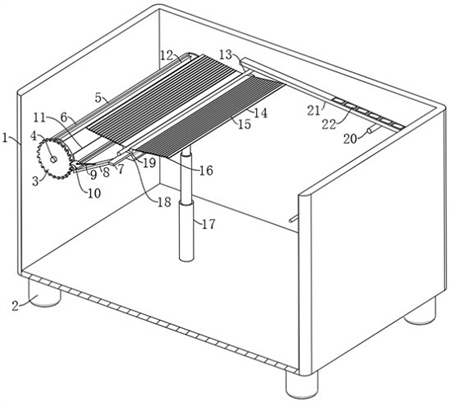

1.一種豆干加工用廢水處理裝置，包括廢水處理箱（1）以及安裝在其底部的支撐座（2），其特征在于：所述廢水處理箱（1）的底部安裝有電動伸縮桿（17），在所述電動伸縮桿（17）的頂部與廢水處理箱（1）的側壁之間安裝有調控組件；所述廢水處理箱（1）的內部還設置有試劑投放組件，所述試劑投放組件包括物料投放組件、外管（4）、內管（25）以及漏液孔（27），所述外管（4）固定安裝在物料投放組件上，所述內管（25）位于外管（4）的內側，且外管（4）的內壁與內管（25）的外表面相互貼合，若干所述漏液孔（27）呈環形陣列分布在內管（25）與外管（4）上；其中，所述外管（4）的一端延伸至物料投放組件的外部，所述內管（25）的一端通過管道與供液設備連接；所述調控組件包括豆皮收集組件以及豆皮放置組件；所述豆皮收集組件包括底座（18）、轉筒（24）、弧形槽（19）、擋板（14）、晾桿（13）以及豆渣處理組件；所述底座（18）通過卡件可拆卸的連接在電動伸縮桿（17）的頂部，兩塊所述擋板（14）呈向下傾斜并對稱設置在底座（18）的上部，所述弧形槽（19）開設在兩塊擋板（14）的底部連接處位置，所述晾桿（13）位于弧形槽（19）的內側，且晾桿（13）的兩端延伸至弧形槽（19）的外部，在所述晾桿（13）的兩端部轉動設置有轉筒（24）；所述物料投放組件包括套筒（5）、放料口（6）、出料口（11）、轉動柱（12）以及容納腔室（26）；所述套筒（5）水平固定安裝在廢水處理箱（1）內側，所述轉動柱（12）轉動設置在套筒（5）的內側，所述放料口（6）以及出料口（11）分別開設在套筒（5）上部以及側面，所述容納腔室（26）呈環形陣列分布在轉動柱（12）的內側，且晾桿（13）從放料口（6）進入套筒（5）內側的容納腔室（26）內；所述外管（4）沿轉動柱（12）軸心線方向并延伸至套筒（5）的外部，在所述外管（4）端部位置與底座（18）之間設置有撥動組件。
2.根據權利要求1所述的豆干加工用廢水處理裝置，其特征在于，所述豆渣處理組件包括收集倉（16）以及槽孔（15），若干道所述槽孔（15）沿短邊方向布置在擋板（14）上，所述收集倉（16）位于槽孔（15）下端的擋板（14）下端。
3.根據權利要求2所述的豆干加工用廢水處理裝置，其特征在于，所述豆皮放置組件包括限位桿（20）、放置板（21）、隔斷組件（22）以及隔板（28）；所述放置板（21）呈傾斜狀鉸接在廢水處理箱（1）的內側，所述限位桿（20）固定在廢水處理箱（1）的底部，且限位桿（20）與放置板（21）的底部相互接觸，所述隔板（28）豎直安裝在放置板（21）的末端位置，當所述晾桿（13）位于放置板（21）上端時，晾桿（13）會將豆皮（23）對折撐起，多組所述隔斷組件（22）均勻的安裝在放置板（21）的上端。
4.根據權利要求3所述的豆干加工用廢水處理裝置，其特征在于，所述隔斷組件（22）包括壓板（221）、彈性帶（222）、轉軸（223）、圓桿（224）以及方形槽（225）；所述方形槽（225）開設在放置板（21）的上端，所述壓板（221）通過轉軸（223）擺動設置在方形槽（225）內，所述圓桿（224）的內側底部安裝有圓桿（224），所述彈性帶（222）對稱安裝在壓板（221）與圓桿（224）上，初始狀態時，壓板（221）處于水平的狀態。
5.根據權利要求4所述的豆干加工用廢水處理裝置，其特征在于，所述撥動組件包括驅動組件、支撐架（7）、連接板（8）以及限位件（9）；所述支撐架（7）安裝在底座（18）的一側，所述連接板（8）傾斜安裝在支撐架（7）上，所述限位件（9）安裝在連接板（8）的上部。
6.根據權利要求5所述的豆干加工用廢水處理裝置，其特征在于，所述驅動組件包括棘輪（3）以及棘爪（10），所述棘爪（10）鉸接在連接板（8）上，所述限位件（9）的一端貼合在連接在棘爪（10）的外側，所述棘輪（3）安裝在外管（4）的末端。
7.根據權利要求6所述的豆干加工用廢水處理裝置，其特征在于，當所述棘爪（10）向上端移動時，棘爪（10）從棘輪（3）的邊緣穿過，且不會帶動棘輪（3）轉動，當所述棘爪（10）向下端移動時，棘爪（10）與棘輪（3）相互嚙合，棘爪（10）帶動棘輪（3）實現轉動。
8.根據權利要求7所述的豆干加工用廢水處理裝置，其特征在于，當所述擋板（14）上下移動位置時，擋板（14）與套筒（5）之間設置有間距。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種豆干加工用廢水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
設計一種豆干加工用廢水處理裝置，包括廢水處理箱以及安裝在其底部的支撐座：
所述廢水處理箱的底部安裝有電動伸縮桿，在所述電動伸縮桿的頂部與廢水處理箱的側壁之間安裝有調控組件；
所述廢水處理箱的內部還設置有試劑投放組件，所述試劑投放組件包括物料投放組件、外管、內管以及漏液孔，所述外管固定安裝在物料投放組件上，所述內管位于外管的內側，且外管的內壁與內管的外表面相互貼合，若干所述漏液孔呈環形陣列分布在內管與外管上；
其中，所述外管的一端延伸至物料投放組件的外部，所述內管的一端通過管道與供液設備連接；
所述調控組件包括豆皮收集組件以及豆皮放置組件；
所述豆皮收集組件包括底座、轉筒、弧形槽、擋板、晾桿以及豆渣處理組件；
所述底座通過卡件可拆卸的連接在電動伸縮桿的頂部，兩塊所述擋板呈向下傾斜并對稱設置在底座的上部，所述弧形槽開設在兩塊擋板的底部連接處位置，所述晾桿位于弧形槽的內側，且晾桿的兩端延伸至弧形槽的外部，在所述晾桿的兩端部轉動設置有轉筒；
所述物料投放組件包括套筒、放料口、出料口、轉動柱以及容納腔室；
所述套筒水平固定安裝在廢水處理箱內側，所述轉動柱轉動設置在套筒的內側，所述放料口以及出料口分別開設在套筒上部以及側面，所述容納腔室呈環形陣列分布在轉動柱的內側，且晾桿從放料口進入套筒內側的容納腔室內；
所述外管沿轉動柱軸心線方向并延伸至套筒的外部，在所述外管端部位置與底座之間設置有撥動組件。
優選的，所述豆渣處理組件包括收集倉以及槽孔，若干道所述槽孔沿短邊方向布置在擋板上，所述收集倉位于槽孔下端的擋板下端。
優選的，所述豆皮放置組件包括限位桿、放置板、隔斷組件以及隔板；
所述放置板呈傾斜狀鉸接在廢水處理箱的內側，所述限位桿固定在廢水處理箱的底部，且限位桿與放置板的底部相互接觸，所述隔板豎直安裝在放置板的末端位置，當所述晾桿位于放置板上端時，晾桿會將豆皮對折撐起，多組所述隔斷組件均勻的安裝在放置板的上端。
優選的，所述隔斷組件包括壓板、彈性帶、轉軸、圓桿以及方形槽；
所述方形槽開設在放置板的上端，所述壓板通過轉軸擺動設置在方形槽內，所述圓桿的內側底部安裝有圓桿，所述彈性帶對稱安裝在壓板與圓桿上，初始狀態時，壓板處于水平的狀態。
優選的，所述撥動組件包括驅動組件、支撐架、連接板以及限位件；
所述支撐架安裝在底座的一側，所述連接板傾斜安裝在支撐架上，所述限位件安裝在連接板的上部。
優選的，所述驅動組件包括棘輪以及棘爪，所述棘爪鉸接在連接板上，所述限位件的一端貼合在連接在棘爪的外側，所述棘輪安裝在外管的末端。
優選的，當所述棘爪向上端移動時，棘爪從棘輪的邊緣穿過，且不會帶動棘輪轉動，當所述棘爪向下端移動時，棘爪帶動棘輪實現轉動。
優選的，當所述擋板上下移動位置時，擋板與套筒之間設置有間距。
本發明提出的一種豆干加工用廢水處理裝置，有益效果在于：該豆干加工用廢水處理裝置，利用外管與內管的轉對轉動，調節兩根管之間漏液孔的位置，將試劑間歇性的投入箱體中，并配合往復上下的擋板對箱體內的廢水進行攪動，這樣的話，能夠有效的實現對廢水的處理；
其次，廢水的表面因?yàn)橛椭鞍踪|(zhì)的存在會形成豆皮，對廢水處理時需要先對表面形成的豆皮進行處理，本裝置能夠?qū)⑵≡诒砻娴亩蛊?shí)現收集，同時收集的豆皮能夠用于動物飼料或者肥料。
（發明人：王體寬;徐浩）
