公布日：2024.01.19

申請日：2023.11.29

分類號：C02F3/30(2023.01)I;C02F3/00(2023.01)I

摘要

本發明公開一種MBBR污水處理防堵塞裝置，包括MBBR膜池和中間水池，MBBR膜池和中間水池之間連接過水管和反沖洗裝置，過水管上設置第一閥門，過水管端部設置旋轉防堵機構，所述反沖洗裝置包括反沖水管和反沖水泵，反沖水管上設置第二閥門。本發明通過設置反沖洗裝置和旋轉防堵機構，不定時或間歇式開啟反沖水裝置，將過水口處的MBBR填料吹散，避免過水口堵塞。如過水口已經發生堵塞，MBBR膜池內水位上漲超限時，控制器自動控制第一閥門關閉，反沖水泵和第二閥門開啟，用反沖水將過水孔堵塞的MBBR填料沖開，疏導過水孔。過水支管繞旋轉接頭旋轉，實現將匯聚在過水支管附近的填料物理攪拌分散，使填料在MBBR池內均勻分散，從而避免更嚴重的問題發生。

權利要求書

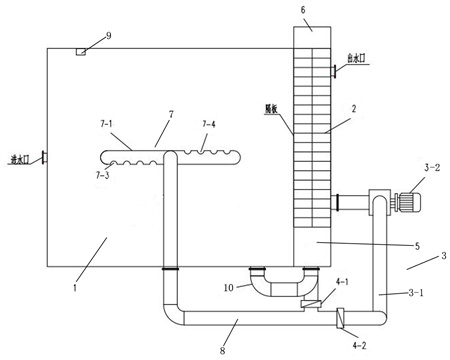

1.一種MBBR污水處理防堵塞裝置，其特征在于：包括MBBR膜池（1）和中間水池（5），MBBR膜池（1）和中間水池（5）之間連接過水管（8）和反沖洗裝置（3），過水管（8）上設置第一閥門（4-1），過水管（8）端部設置旋轉防堵機構（7），所述反沖洗裝置（3）包括反沖水管（3-1）和反沖水泵（3-2），反沖水管（3-1）上設置第二閥門（4-2）。

2.根據權利要求1所述一種MBBR污水處理防堵塞裝置，其特征在于：所述旋轉防堵機構包括旋轉接頭（7-2）和過水支管（7-1），過水支管（7-1）通過旋轉接頭（7-2）與過水管（8）連接，過水支管（7-1）一側均勻設置第一過水孔（7-3），另一側均勻設置第二過水孔（7-4），第一過水孔（7-3）與第二過水孔（7-4）反向設置，且第一過水孔（7-3）與第二過水孔（7-4）的孔徑小于MBBR填料粒徑尺寸。

3.根據權利要求1所述一種MBBR污水處理防堵塞裝置，其特征在于：中間水池（5）上設置自動格柵（2）。

4.根據權利要求3所述一種MBBR污水處理防堵塞裝置，其特征在于：自動格柵（2）的出口設置收集稱重裝置（6）。

5.根據權利要求1所述一種MBBR污水處理防堵塞裝置，其特征在于：MBBR膜池（1）和中間水池（5）之間還設置溢流管（10）。

6.根據權利要求1所述一種MBBR污水處理防堵塞裝置，其特征在于：MBBR膜池內設置液位計（9），液位計（9）通過控制器與反沖水泵（3-2）聯鎖。

發明內容

針對現有技術中存在的上述問題，本發明公開一種MBBR污水處理防堵塞裝置。

本發明的目的是以下述方式實現的：一種MBBR污水處理防堵塞裝置，包括MBBR膜池和中間水池，MBBR膜池和中間水池之間連接過水管和反沖洗裝置，過水管上設置第一閥門，過水管端部設置旋轉防堵機構，所述反沖洗裝置包括反沖水管和反沖水泵，反沖水管上設置第二閥門。

所述旋轉防堵機構包括旋轉接頭和過水支管，過水支管通過旋轉接頭與過水管連接，過水支管一側均勻設置第一過水孔，另一側均勻設置第二過水孔，第一過水孔與第二過水孔反向設置，且第一過水孔與第二過水孔的孔徑小于MBBR填料粒徑尺寸。

中間水池上設置自動格柵。

自動格柵的出口設置收集稱重裝置。

MBBR膜池和中間水池之間還設置溢流管。

MBBR膜池內設置液位計，液位計通過控制器與反沖水泵聯鎖。

相對于現有技術，本發明通過設置反沖洗裝置和旋轉防堵機構，不定時或間歇式開啟反沖水裝置，將過水口處的MBBR填料吹散，避免過水口堵塞。如果過水口已經發生堵塞，則MBBR膜池內水位上漲，液位計測得的液位值超過上限時，控制器自動控制第一閥門關閉，反沖水泵和第二閥門開啟，用反沖水將過水孔堵塞的MBBR填料沖開，疏導過水孔。同時，反沖洗水形成的沖擊力使得過水支管繞旋轉接頭旋轉，實現將匯聚在過水支管附近的MBBR填料物理攪拌分散，使MBBR填料在MBBR池內均勻分散，從而避免MBBR膜池內水位持續上漲、溢出至MBBR膜池外污染、MBBR隨水溢出流失等更嚴重的問題發生。

（發明人：王向陽;徐俊召;岳會芳;王騰飛）
