公布日：2024.01.19
申請日：2023.11.22
分類號：C02F9/00(2023.01)I;C02F3/12(2023.01)I;C02F3/20(2023.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I;B01D29/03(2006.01)I;E03F5/14(2006.01)I;E03F3/
02(2006.01)I;C02F103/34(2006.01)N
摘要
本發明公開了基于CASS‑SBR工藝的高效一體化污水處理裝置，包括收集池、粗網篩、主反應池，下滑槽、收集框、緩沖帶，所述主反應池上方設有傾斜設置的粗網篩，所述主反應池底部設有曝氣裝置，所述曝氣裝置包括曝氣管、導氣管、風機、曝氣頭，所述曝氣頭包括外殼、輸氣管、浮球、壓板、彈簧、連桿、安裝塊。本發明采用上述基于CASS‑SBR工藝的高效一體化污水處理裝置，可對體積較大的垃圾進行收集，降低了人力的投入，使后續處理更加方便，同時防止曝氣裝置堵塞，解決了反應池內部產生淤泥，長時間的擱置會導致曝氣裝置的出氣孔堵塞，影響微生物的分解步驟，降低污水處理的效率與效果的問題。
權利要求書

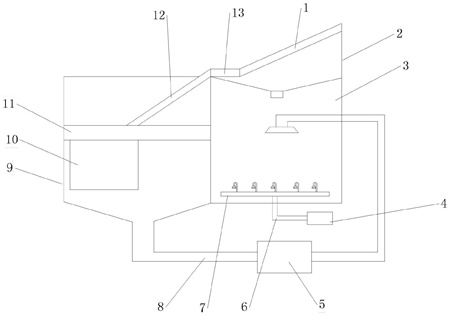

1.基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：包括收集池、粗網篩、主反應池，下滑槽、收集框、緩沖帶，所述主反應池一側設有收集池，所述收集池底部通過循環管與主反應池上部連通，所述循環管上設有循環泵，所述主反應池上方設有傾斜設置的粗網篩，所述主反應池底部設有曝氣裝置，所述曝氣裝置包括曝氣管、導氣管、風機、曝氣頭，所述曝氣頭包括外殼、輸氣管、浮球、壓板、彈簧、連桿、安裝塊。
2.根據權利要求1所述的基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：所述粗網篩一端通過支撐柱與主反應池連接，其另一端與緩沖帶一端連接，所述緩沖帶另一端與主反應池側壁頂部連接。
3.根據權利要求1所述的基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：所述下滑槽與緩沖帶一端連接，其另一端傾斜設置于收集池內。
4.根據權利要求1所述的基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：所述收集池內設有隔板，所述隔板下方設有收集框，所述收集框頂部開口設置，所述隔板上與收集框開口對應的位置設有開口通槽，所述下滑槽位于收集池內的一端對準開口通槽。
5.根據權利要求1所述的基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：所述收集池側面設有與收集框對應的出口，所述出口上設有密封板，所述收集框底部網篩設置，所述網篩與收集框底部可拆卸連接。
6.根據權利要求1所述的基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：所述曝氣頭與曝氣管連通，所述曝氣管與導氣管連通，所述風機的輸出端與導氣管連通。
7.根據權利要求1所述的基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：所述外殼兩側的側壁上設有出氣口，所述輸氣管一端與曝氣管連通，其另一端與外殼連通，所述安裝塊位于外殼底部，安裝塊內設有安裝槽，安裝槽內設有彈簧和壓板，所述彈簧一端與安裝槽底部連接，其另一端與壓板底部連接，所述壓板兩端與安裝槽內壁滑動連接，所述連桿一端與壓板連接，其另一端與浮球底部連接，浮球在不通氣的狀態下封堵住輸氣管口。
8.根據權利要求1所述的基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：所述連桿兩側設有支桿，支桿靠近外殼內壁的一側設有封堵片，所述封堵片的大小與出氣口相適配，封堵片在不通氣的狀態下封堵住出氣口。
9.根據權利要求1所述的基于CASS-SBR工藝的高效一體化污水處理裝置，其特征在于：所述收集池底部錐形設計，主反應池頂部錐形設計。
發明內容
本發明的目的是提供基于CASS-SBR工藝的高效一體化污水處理裝置，可對體積較大的垃圾進行收集，降低了人力的投入，使后續處理更加方便，同時防止曝氣裝置堵塞，解決了反應池內部產生淤泥，長時間的擱置會導致曝氣裝置的出氣孔堵塞，影響微生物的分解步驟，降低污水處理的效率與效果的問題。
為實現上述目的，本發明提供了基于CASS-SBR工藝的高效一體化污水處理裝置，包括收集池、粗網篩、主反應池，下滑槽、收集框、緩沖帶，所述主反應池一側設有收集池，所述收集池底部通過循環管與主反應池上部連通，所述循環管上設有循環泵，所述主反應池上方設有傾斜設置的粗網篩，所述主反應池底部設有曝氣裝置，所述曝氣裝置包括曝氣管、導氣管、風機、曝氣頭，所述曝氣頭包括外殼、輸氣管、浮球、壓板、彈簧、連桿、安裝塊。
優選的，所述粗網篩一端通過支撐柱與主反應池連接，其另一端與緩沖帶一端連接，所述緩沖帶另一端與主反應池側壁頂部連接。
優選的，所述下滑槽與緩沖帶一端連接，其另一端傾斜設置于收集池內。
優選的，所述收集池內設有隔板，所述隔板下方設有收集框，所述收集框頂部開口設置，所述隔板上與收集框開口對應的位置設有開口通槽，所述下滑槽位于收集池內的一端對準開口通槽。
優選的，所述收集池側面設有與收集框對應的出口，所述出口上設有密封板，所述收集框底部網篩設置，所述網篩與收集框底部可拆卸連接。
優選的，所述曝氣頭與曝氣管連通，所述曝氣管與導氣管連通，所述風機的輸出端與導氣管連通。
優選的，所述外殼兩側的側壁上設有出氣口，所述輸氣管一端與曝氣管連通，其另一端與外殼連通，所述安裝塊位于外殼底部，安裝塊內設有安裝槽，安裝槽內設有彈簧和壓板，所述彈簧一端與安裝槽底部連接，其另一端與壓板底部連接，所述壓板兩端與安裝槽內壁滑動連接，所述連桿一端與壓板連接，其另一端與浮球底部連接，浮球在不通氣的狀態下封堵住輸氣管口。
優選的，所述連桿兩側設有支桿，支桿靠近外殼內壁的一側設有封堵片，所述封堵片的大小與出氣口相適配，封堵片在不通氣的狀態下封堵住出氣口。
優選的，所述收集池底部錐形設計，主反應池頂部錐形設計。
本發明所述的基于CASS-SBR工藝的高效一體化污水處理裝置的優點和積極效果是：
1、本發明通過風機通電會將外部的含氧豐富的空氣通過導氣管抽送至曝氣管的內部，由于曝氣管內部的風壓提高，使得輸氣管內的空氣會將浮球向下壓，從而產生縫隙供空氣流動，浮球下壓，連帶連桿下壓，支桿一端的封堵片下移露出出氣口，空氣從外殼上的出氣口冒出，而當風機停止工作，曝氣管內部風壓變低，浮球在彈簧作用下上移封堵住輸氣管，同時帶動連桿上移，支桿上的封堵片封堵住出氣口，避免污水會進入外殼的內部，避免污水在外殼內部沉淀，積少成多造成曝氣孔堵塞，提高曝氣裝置的工作運行的順暢，減少污泥對曝氣裝置的影響，從而提高污水處理的效率與效果。
2、本發明廢水從粗網篩處注入到主反應池內部，粗網篩上廢水中的塑料塊，沿粗網篩的傾斜角度下移至緩沖帶，緩沖帶使其進入到下滑槽，通過下滑槽的傾斜角度，使塑料瓶等雜質進入收集框內，收集框底部網篩將塑料塊等雜質所攜帶的廢水排入收集池底部，通過循環管和循環泵重新進入主反應池，進行處理，解決了在廢水進入到主反應池內部之前需要使用格柵過濾掉其中的塑料塊等體積較大的垃圾，但是篩選下來的垃圾還需要人工對其進行收集，且后續處理這些垃圾較為麻煩的問題。
（發明人：李娟;張金旭;李靜;楊璐;孟凡君;楊珍珍;侯文會;王璠;潘宏麗）
