公布日：2024.01.23

申請日：2023.11.15

分類號：C02F1/44(2023.01)I;B01D65/02(2006.01)I;C02F103/34(2006.01)N

摘要

本發明公開了一種集成多功能型可切換工藝式環保用污水過濾裝置，通過在過濾箱的兩側設置有污水箱和凈水箱，過濾箱的下端部設置有支架，過濾箱左側通過凈水管道與凈水箱相通，過濾箱右側通過污水管道與污水箱相通，過濾箱內部中間位置設置有過濾膜，過濾組件貫穿過濾膜并將污水由下至上推向過濾膜進行過濾處理，過濾膜下端部設置有敲擊組件用于對過濾膜下端部的雜質進行清理，過濾組件由上至下方向運動時是用剩余凈水對過濾膜進行反沖洗，本發明通過在過濾時對過濾膜進行反沖洗，并在反沖洗時對過濾膜進行敲擊捶打，并設置凈水對過濾膜下端部進行沖洗，使其過濾膜的清潔效果更佳，不會因?yàn)殚L(zhǎng)期使用而導致過濾膜堵塞的情況發生。

權利要求書

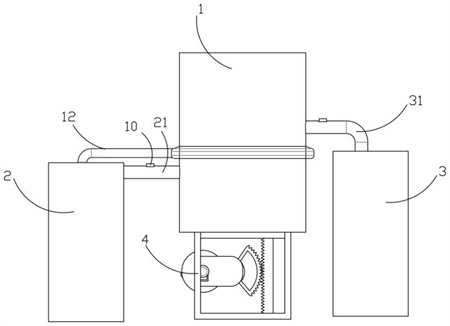

1.一種集成多功能型可切換工藝式環保用污水過濾裝置，包括過濾箱(1)以及設置在過濾箱(1)兩側的污水箱(2)和凈水箱(3)，其特征在于：所述過濾箱(1)下端部設置有支架(4)，所述過濾箱(1)左側通過凈水管道(31)與凈水箱(3)相通，所述過濾箱(1)右側通過污水管道(21)與污水箱(2)相通，所述過濾箱(1)內部中間位置設置有過濾膜(5)，所述過濾組件(6)貫穿過濾膜(5)并將污水由下至上推向過濾膜(5)進行過濾處理，過濾組件(6)由上至下方向運動時用剩余凈水對過濾膜(5)進行反沖洗，所述過濾膜(5)下端部設置有敲擊組件(7)用于對過濾膜(5)下端部的雜質進行清理，所述支架(4)內部設置有用于給予過濾組件(6)推力的傳動組件(8)。

2.根據權利要求1所述的一種一種集成多功能型可切換工藝式環保用污水過濾裝置，其特征在于，所述過濾組件(6)包括設置在過濾箱(1)內壁的推板a(61)和推板b(62)、連接在推板a(61)和推板b(62)之間的連桿(63)、設置在過濾箱(1)內壁污水管道(21)口周側的滑槽a(64)、在滑槽a(64)上滑動的擋片(65)、設置在擋片(65)上的滑槽b(66)以及設置在推板a(61)一側的凸起(67)。

3.根據權利要求2所述的一種集成多功能型可切換工藝式環保用污水過濾裝置，其特征在于，所述凸起(67)滑動設置在滑槽b(66)上。

4.根據權利要求1所述的一種集成多功能型可切換工藝式環保用污水過濾裝置，其特征在于，所述過濾膜(5)下端部設置有蓄水通道(9)，所述蓄水通道(9)周側開設有槽孔(91)，所述槽孔(91)由內向外直徑由大變小，所述過濾膜(5)下端面周側在過濾箱(1)內壁開設有腔體(11)，所述腔體(11)通過排污通道(12)與污水箱(2)相通。

5.根據權利要求1所述的一種集成多功能型可切換工藝式環保用污水過濾裝置，其特征在于，所述敲擊組件(7)包括設置在過濾箱(1)內壁的固定座(71)、轉動設置在固定座(71)上的支桿(72)、設置在支桿(72)另一端的凸輪(73)、設置在支桿(72)上的齒輪(74)、滑動設置在連桿(63)上的橫桿(75)、固定設置在橫桿(75)上的若干個分支桿(76)、設置在橫桿(75)兩端頭的齒條(77)以及設置在連桿(63)上的螺紋(78)，所述分支桿(76)滑動設置在蓄水通道(9)上。

6.根據權利要求1所述的一種集成多功能型可切換工藝式環保用污水過濾裝置，其特征在于，所述傳動組件(8)包括滑動設置在支架(4)上的齒條b(81)、固定設置在支架(4)上的固定板(82)、鉸接在固定板(82)上的轉盤(83)、固定設置在轉盤(83)上端面的立柱(84)、鉸接在固定板(82)上的弧形齒(85)、固定連接在弧形齒(85)尾端的滑槽c(86)以及設置在固定板(82)另一側的驅動電機(87)。

7.根據權利要求6所述的一種集成多功能型可切換工藝式環保用污水過濾裝置，其特征在于，所述弧形齒(85)中部鉸接在固定板(82)上，所述立柱(84)滑動設置在滑槽c(86)上。

8.根據權利要求1所述的一種集成多功能型可切換工藝式環保用污水過濾裝置，其特征在于，所述凈水管道(31)和污水管道(21)均設置有單向閥(10)。

發明內容

本發明的目的是針對現有技術的不足之處，通過在過濾箱的兩側設置有污水箱和凈水箱，過濾箱的下端部設置有支架，過濾箱左側通過凈水管道與凈水箱相通，過濾箱右側通過污水管道與污水箱相通，過濾箱內部中間位置設置有過濾膜，過濾組件貫穿過濾膜并將污水由下至上推向過濾膜進行過濾處理，過濾膜下端部設置有敲擊組件用于對過濾膜下端部的雜質進行清理，過濾組件由上至下方向運動時是用剩余凈水對過濾膜進行反沖洗，支架內部設置有用于給予過濾組件推力的傳動組件，本發明通過在過濾時對過濾膜進行反沖洗，并在反沖洗時對過濾膜進行敲擊捶打，并設置凈水對過濾膜下端部進行沖洗，使其過濾膜的清潔效果更佳，不會因?yàn)殚L(zhǎng)期使用而導致過濾膜堵塞的情況發生。

為了實現上述目的，本發明采用了如下技術方案：

一種集成多功能型可切換工藝式環保用污水過濾裝置，包括過濾箱以及設置在過濾箱兩側的污水箱和凈水箱，其特征在于：所述過濾箱下端部設置有支架，所述過濾箱左側通過凈水管道與凈水箱相通，所述過濾箱右側通過污水管道與污水箱相通，所述過濾箱內部中間位置設置有過濾膜，所述過濾組件貫穿過濾膜并將污水由下至上推向過濾膜進行過濾處理，所述過濾組件由上至下方向運動時用剩余凈水對過濾膜進行反沖洗，所述過濾膜下端部設置有敲擊組件用于對過濾膜下端部的雜質進行清理，所述支架內部設置有用于給予過濾組件推力的傳動組件。

作為一種優選，所述過濾組件包括設置在過濾箱內壁的推板a和推板b、連接在推板a和推板b之間的連桿、設置在過濾箱內壁污水管道口周側的滑槽a、在滑槽a上滑動的擋片、設置在擋片上的滑槽b以及設置在推板a一側的凸起。

作為一種優選，所述凸起滑動設置在滑槽b上。

作為一種優選，所述過濾膜下端部設置有蓄水通道，所述蓄水通道周側開設有槽孔，所述槽孔由內向外直徑由大變小，所述過濾膜下端面周側在過濾箱內壁開設有腔體，所述腔體通過排污通道與污水箱相通。

作為一種優選，所述敲擊組件包括設置在過濾箱內壁的固定座、轉動設置在固定座上的支桿、設置在支桿另一端的凸輪、設置在支桿上的齒輪、滑動設置在連桿上的橫桿、固定設置在橫桿上的若干個分支桿、設置在橫桿兩端頭的齒條以及設置在連桿上的螺紋，所述分支桿滑動設置在蓄水通道上。

作為一種優選，所述傳動組件包括滑動設置在支架上的齒條b、固定設置在支架上的固定板、鉸接在固定板上的轉盤、固定設置在轉盤上端面的立柱、鉸接在固定板上的弧形齒、固定連接在弧形齒尾端的滑槽c以及設置在固定板另一側的驅動電機。

作為一種優選，所述弧形齒中部鉸接在固定板上，所述立柱滑動設置在滑槽c上。

作為又一種優選，所述凈水管道和污水管道均設置有單向閥。

本發明的有益效果：

1、本發明通過在過濾箱內部設置有過濾組件，通過傳動組件給予過濾組件動力，在對污水進行過濾的同時利用了剩余凈水對過濾膜進行反沖洗，可以清理掉過濾膜上粘有的雜質。

2、本發明通過在過濾箱內部設置有敲擊組件，在對過濾膜進行反沖洗的同時敲擊組件對過濾膜進行敲擊處理，配合反沖洗可以更好的對過濾膜上沾染的雜質進行清理。

3、本發明通過在過濾膜下端部設置有蓄水通道，在過濾膜的中部設置的過濾孔直徑大于周側過濾膜孔的直徑，在進行反沖洗時，推板a向下的壓力驅使凈水向蓄水通道處流，在蓄水通道的周側設置有槽孔，槽孔由內向外逐漸變小，從而導致從槽孔內噴射而出的水流流速和水壓變大，可以更好的沖擊過濾膜下端部沾染的雜質。

（發明人：張睿;程凱;程偉）
