公布日：2023.08.29
申請日：2023.06.27
分類號：C02F1/56(2023.01)I;C02F1/40(2023.01)I;C02F1/00(2023.01)I;C02F103/16(2006.01)N
摘要
本發明涉及蒸氨廢水技術領域，尤其是指一種蒸氨廢水處理裝置；包括焦丁罐；所述焦丁罐的外周面靠上側固接有進水管；所述焦丁罐的外周面遠離進水管的一側固接有出水管；所述進水管和出水管的外周面均安裝有連接盤，連接盤用以連接外接輸送管；所述焦丁罐的內部開設有處理腔體；所述處理腔體內轉動連接有轉軸；所述轉軸的底端與電機的輸出端連接，電機安裝于處理腔體的內部；所述轉軸的外周面設置有多個用以吸附焦油的過濾板；多個所述過濾板呈圓周陣列設置在轉軸的外周面；在不同位置過濾板的作用下，能對廢水進行分散，使過濾板中的pac藥劑，破乳劑以及pam藥劑充分擴散，使其與廢水中的有毒物質充分混合，實現對蒸氨廢水的處理。
權利要求書

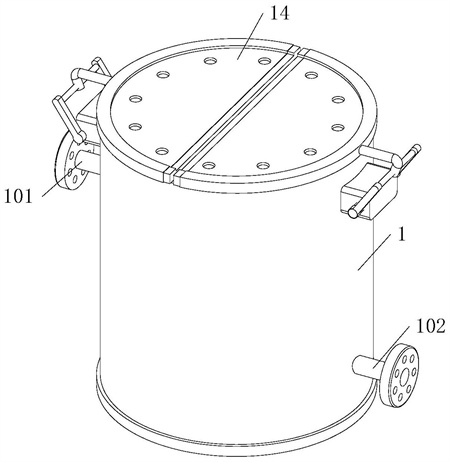

1.一種蒸氨廢水處理裝置，包括焦丁罐(1)；其特征在于：所述焦丁罐(1)的外周面靠上側固接有進水管(101)；所述焦丁罐(1)的外周面遠離進水管(101)的一側固接有出水管(102)；所述進水管(101)和出水管(102)的外周面均安裝有連接盤，連接盤用以連接外接輸送管；所述焦丁罐(1)的內部開設有處理腔體(2)；所述處理腔體(2)內轉動連接有轉軸(3)；所述轉軸(3)的底端與電機的輸出端連接，電機安裝于處理腔體(2)的內部；所述轉軸(3)的外周面設置有多個過濾板(4)；所述過濾板(4)的表面開設有呈不規則設計的吸附孔(403)；多個所述過濾板(4)呈圓周陣列設置在轉軸(3)的外周面；每個所述過濾板(4)的內部均設置有儲存腔體(401)；每個所述儲存腔體(401)內均裝填有用以吸附焦油的焦丁袋(402)；每個所述過濾板(4)的形狀均為彎鉤形；所述轉軸(3)的外周面開設有多個矩形槽(5)，每個矩形槽(5)和過濾板(4)呈一一對應設置，所述過濾板(4)滑動連接在矩形槽(5)內；所述矩形槽(5)的底部固接有電動推板(6)；所述電動推板(6)伸縮端的頂部與過濾板(4)的底部固接；所述矩形槽(5)內設置有與電動推板(6)相適配的真空框體，真空框體用以對電動推板(6)防護作用；每個所述過濾板(4)兩側面靠上側均轉動連接有偏轉柱(7)；所述偏轉柱(7)通過轉桿轉動連接在過濾板(4)的端面；所述過濾板(4)兩側面靠近偏轉柱(7)的一側均固接有卡框(8)；所述偏轉柱(7)的下端面轉動連接有卡桿(9)；所述卡桿(9)的底端卡于卡框(8)內，卡桿(9)底部的形狀和卡框(8)的形狀相適配；兩個所述偏轉柱(7)的相對面固接有用以對焦丁袋(402)壓緊的壓板(10)；所述卡框(8)的端面開設有嵌入槽(11)；所述嵌入槽(11)的邊緣處設有倒圓角，所述卡桿(9)靠近嵌入槽(11)的端面固接有彈性座(12)，彈性座(12)的外周面套接有彈簧；所述彈性座(12)遠離卡桿(9)一側的端部固接有圓形卡塊(13)；所述圓形卡塊(13)的形狀和嵌入槽(11)的形狀相適配。
2.根據權利要求1所述的一種蒸氨廢水處理裝置，其特征在于：所述焦丁罐(1)的上端面轉動連接有兩個翻蓋(14)；兩個所述翻蓋(14)均通過轉動架(15)轉動連接在焦丁罐(1)的外周面靠上側；所述轉動架(15)的一端與焦丁罐(1)的外周面連接，另一端轉動連接在翻蓋(14)的端面；所述翻蓋(14)與焦丁罐(1)的上端面接觸位置處設置有密封套。
3.根據權利要求2所述的一種蒸氨廢水處理裝置，其特征在于：每個所述過濾板(4)的上表面均固接有分散桿(16)；所述分散桿(16)的頂端朝向兩個翻蓋(14)之間；所述分散桿(16)的外周面設置有多個振動桿，多個振動桿呈不規則設計在分散桿(16)的外周面。
4.根據權利要求2所述的一種蒸氨廢水處理裝置，其特征在于：所述過濾板(4)的上端面靠近偏轉柱(7)的一側固接有電動拉桿(17)；所述電動拉桿(17)的伸縮端與壓板(10)的端面連接。
5.根據權利要求4所述的一種蒸氨廢水處理裝置，其特征在于：所述矩形槽(5)的內壁開設有兩個限位槽(18)；兩個所述限位槽(18)相對于矩形槽(5)呈對稱設置；所述過濾板(4)的兩側面靠近限位槽(18)一側設置有限位桿(19)；所述限位桿(19)的形狀和限位槽(18)的形狀相適配，限位桿(19)滑動安裝在限位槽(18)內。
6.根據權利要求1所述的一種蒸氨廢水處理裝置，其特征在于：所述出水管(102)遠離焦丁罐(1)的一側安裝有連接軟管(20)；所述連接軟管(20)通入外接氣浮機內。
發明內容
為此，本發明所要解決的技術問題在于克服現有技術中一部分焦油類物質會隨著蒸氨廢水進入蒸氨廢水冷卻器和生化工序隔油池；其中蒸氨廢水含油量多，不僅影響蒸氨系統的運行，而且影響污水處理生物的活性導致指標超標的問題。
為解決上述技術問題，本發明提供了一種蒸氨廢水處理裝置，包括焦丁罐；所述焦丁罐的外周面靠上側固接有進水管；所述焦丁罐的外周面遠離進水管的一側固接有出水管；所述進水管和出水管的外周面均安裝有連接盤，連接盤用以連接外接輸送管；所述焦丁罐的內部開設有處理腔體；所述處理腔體內轉動連接有轉軸；所述轉軸的底端與電機的輸出端連接，電機安裝于處理腔體的內部；所述轉軸的外周面設置有多個用以吸附焦油的過濾板；多個所述過濾板呈圓周陣列設置在轉軸的外周面；過濾板內裝填有pac藥劑，破乳劑，pam藥劑；工作時，在現有的蒸氨廢水出口端新裝閥門兩側開孔并連接焦丁罐的進水管，之后氨水蒸餾排出的廢水會通過進水管進入到處理腔體內，控制處理腔體內的電機帶動轉軸轉動，轉軸帶動其外壁的過濾板轉動，在不同位置過濾板的作用下，能對廢水進行分散，使過濾板中的pac藥劑，破乳劑以及pam藥劑充分擴散，使其與廢水中的有毒物質充分混合，實現對蒸氨廢水的處理。
在本發明的一個實施例中，每個所述過濾板的內部均設置有儲存腔體；每個所述儲存腔體內均裝填有用以吸附焦油的焦丁袋；每個所述過濾板的形狀均為彎鉤形；工作時，在過濾板的內部設置了焦丁袋，在過濾板轉動過程中，處于其內部的焦丁袋會隨著過濾板轉動，焦丁袋內的焦丁會與廢水中的油脂類有毒物質進行吸附，提高了對蒸氨廢水的處理效果，方便了蒸氨系統的運行。
在本發明的一個實施例中，所述轉軸的外周面開設有多個矩形槽，每個矩形槽和過濾板呈一一對應設置，所述過濾板滑動連接在矩形槽內；所述矩形槽的底部固接有電動推板；所述電動推板伸縮端的頂部與過濾板的底部固接，所述矩形槽內設置有與電動推板相適配的真空框體，真空框體用以對電動推板防護作用；工作時，在長時間使用下，需要對過濾板中的焦丁袋進行更換時，通過控制電動推板的伸縮端向上移動，電動推板伸縮端帶動過濾板向靠近焦丁罐的開口端移動，隨后工作人員可通過外接提升機將儲存腔體內的焦丁袋進行取出，可便于持續性的對蒸氨廢水的處理。
在本發明的一個實施例中，所述過濾板兩側面靠上側均轉動連接有偏轉柱；所述偏轉柱通過轉桿轉動連接在過濾板的端面；所述過濾板兩側面靠近偏轉柱的一側均固接有卡框；所述偏轉柱的下端面轉動連接有卡桿；所述卡桿的底端卡于卡框內，卡桿底部的形狀和卡框的形狀相適配；兩個所述偏轉柱的相對面固接有用以對焦丁袋壓緊的壓板；工作時，在焦丁袋處于儲存腔體內時，偏轉柱和其表面的卡桿會卡于卡框內，且偏轉柱之間的壓板會對焦丁袋的上方進行壓緊，避免過濾板在轉動過程中，導致焦丁袋脫離過濾板內的問題，方便了焦丁袋對廢水的處理。
在本發明的一個實施例中，所述卡框的端面開設有嵌入槽；所述嵌入槽的邊緣處設有倒圓角，所述卡桿靠近嵌入槽的端面固接有彈性座，彈性座的外周面套接有彈簧；所述彈性座遠離卡桿一側的端部固接有圓形卡塊；所述圓形卡塊的形狀和嵌入槽的形狀相適配；工作時，在卡桿卡于卡框內時，處于卡桿端面的圓形卡塊會在彈性座的作用下，緊緊卡于卡框端面的嵌入槽中，避免過濾板在轉動過程中，因離心力導致偏轉柱和壓板遠離焦丁袋的上方，出現焦丁袋固定不穩的問題，同時也方便了后期可以直接從儲存腔體取出并對焦丁袋的更換。
在本發明的一個實施例中，所述焦丁罐的上端面轉動連接有兩個翻蓋；兩個所述翻蓋均通過轉動架轉動連接在焦丁罐的外周面靠上側；所述轉動架的一端與焦丁罐的外周面連接，另一端轉動連接在翻蓋的端面；所述翻蓋與焦丁罐的上端面接觸位置處設置有密封套；工作時，在焦丁罐的上端面轉動連接了兩個翻蓋，通過翻蓋可以將焦丁罐的上端進行封堵，避免廢水在處理過程中，其產生的刺激性氣味導致工作人員身體不舒適的問題。
在本發明的一個實施例中，每個所述過濾板的上表面均固接有分散桿；所述分散桿的頂端朝向兩個翻蓋之間；所述分散桿的外周面設置有多個振動桿，多個振動桿呈不規則設計在分散桿的外周面；工作時，在過濾板的上表面設置了分散桿，在過濾板轉動過程中，可以帶動分散桿同時轉動，在分散桿和振動桿的作用下，提高了廢水與其他物質的混合效果；在電動推板推動過濾板向上移動時，過濾板會同時帶動分散桿向上移動，由于分散桿的頂端朝向兩個翻蓋之間，所以分散桿的頂端會先與翻蓋的下表面相接觸，且隨著過濾板的向上移動，分散桿會向上推動翻蓋，使翻蓋轉動一定角度，方便之后將焦丁袋的取出，避免工作人員自行翻開翻蓋，導致刺激性氣味影響工作人員自身的問題。
在本發明的一個實施例中，所述過濾板的上端面靠近偏轉柱的一側固接有電動拉桿；所述電動拉桿的伸縮端與壓板的端面連接；工作時，當過濾板和其內的焦丁袋移動至翻蓋的開口端時，通過控制電動拉桿拉動壓板，使壓板帶動偏轉柱向遠離焦丁袋的一側轉動，且卡桿脫離卡框的限位，方便之后將焦丁袋的取出。
在本發明的一個實施例中，所述矩形槽的內壁開設有兩個限位槽；兩個所述限位槽相對于矩形槽呈對稱設置；所述過濾板的兩側面靠近限位槽一側設置有限位桿；所述限位桿的形狀和限位槽的形狀相適配，限位桿滑動安裝在限位槽內；工作時，在過濾板的兩側面設置了限位桿，且限位桿滑動在限位槽內，可以對過濾板的位置進行限位，方便了過濾板跟隨轉軸轉動。
在本發明的一個實施例中，所述出水管遠離焦丁罐的一側安裝有連接軟管；所述連接軟管通入外接氣浮機內，設置了連接軟管，可以方便將處理后的廢水進行傳輸至氣浮機內，并通過氣浮機進行后續操作。
本發明的上述技術方案相比現有技術具有以下優點：
本發明所述的一種蒸氨廢水處理裝置，通過轉軸帶動其外壁的過濾板轉動，在不同位置過濾板的作用下，能對廢水進行分散，使過濾板中的pac藥劑，破乳劑以及pam藥劑充分擴散，使其與廢水中的有毒物質以及焦油類物質進行充分混合，實現對蒸氨廢水的處理，避免蒸氨塔在長時間連續運行過程中會導致焦油類物質在蒸氨塔底聚集，有利于蒸氨系統的運行，通過焦丁袋會隨著過濾板轉動，焦丁袋內的焦丁會與廢水中的油脂類有毒物質進行吸附，提高了對蒸氨廢水的處理效果，方便了蒸氨系統的運行，且彎鉤形的過濾板，可以方便對廢水以及藥劑的混合。
本發明所述的一種蒸氨廢水處理裝置，通過在過濾板的上表面設置了分散桿，在過濾板轉動過程中，可以帶動分散桿同時轉動，在分散桿和振動桿的作用下，提高了廢水與其他物質的混合效果；在電動推板推動過濾板向上移動時，過濾板會同時帶動分散桿向上移動，由于分散桿的頂端朝向兩個翻蓋之間，所以分散桿的頂端會先與翻蓋的下表面相接觸，且隨著過濾板的向上移動，分散桿會向上推動翻蓋，使翻蓋轉動一定角度，方便之后將焦丁袋的取出，避免工作人員自行翻開翻蓋，導致刺激性氣味影響工作人員自身的問題。
（發明人：張建亞;牛琳琳）
